Obliczenia statyczne stropu piwnicznego (poz. 5-10)
Najedź kursorem — lupa · kliknij — powiększenie (kółko myszy, dwa palce, strzałki)
Poz. 5 — jak poz. 2: 1 dwuteownik nr 17. Poz. 6 — rozpiętość 4,70 m; rozstaw belek 1,00 m; obciążenie 2820 kg; W = 189 cm³ → 1 dwuteownik nr 19 (W = 187 cm³). Poz. 7 — rozpiętość 4,70 m; rozstaw belek 1,08 m; obciążenie 3046 kg; W = 204,5 cm³ → 1 dwuteownik nr 20 (W = 216 cm³). Poz. 8 — rozpiętość 3,94 m; rozstaw belek 1,18 m; obciążenie 2790 kg; W = 157 cm³ → 1 dwuteownik nr 18 (W = 162 cm³). Poz. 9 — rozpiętość 4,46 m; rozstaw belek 1,12 m; obciążenie 3000 kg; W = 192 cm³ → 1 dwuteownik nr 19 (W = 187 cm³). Poz. 10 — rozpiętość 4,46 m; rozstaw belek 1,13 m; obciążenie 3024 kg; W = 193 cm³ → 1 dwuteownik nr 19 (W = 187 cm³).

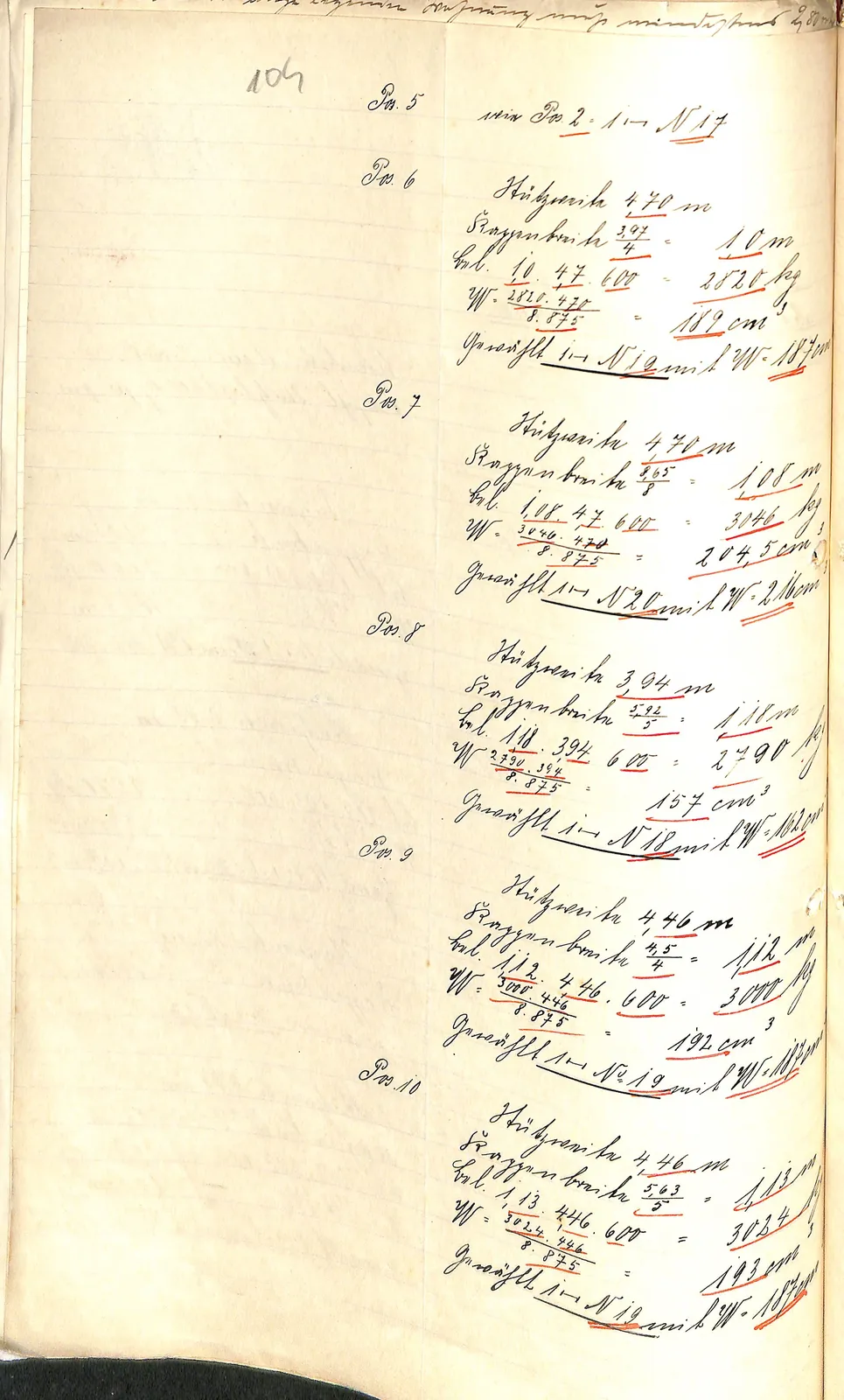

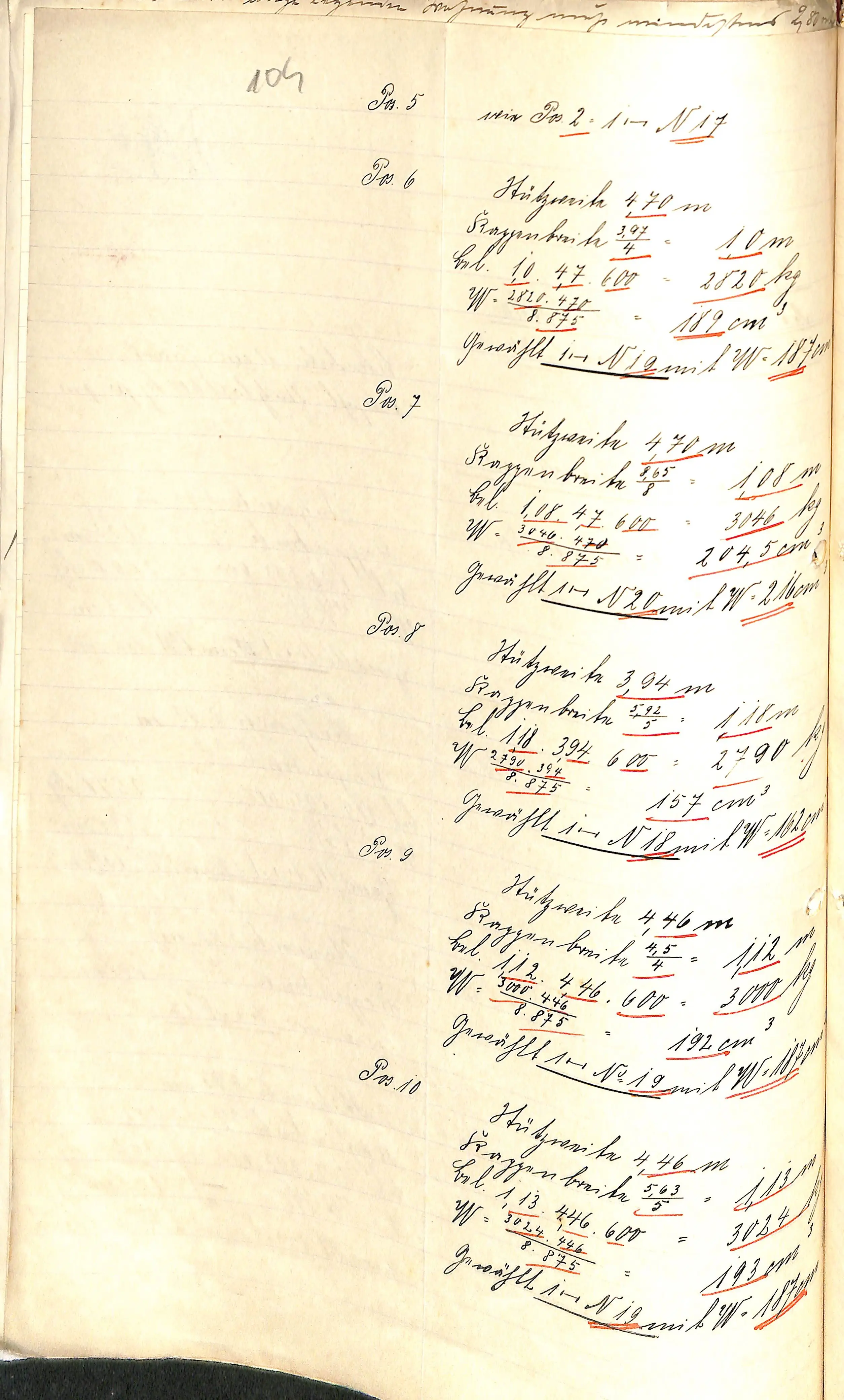

[Karta w linie, ciąg dalszy elaboratu obliczeń statycznych; pismo łacińskie, wyniki i korekty czerwoną kredką. Ołówkiem: „104”. U górnej krawędzi skanu widoczny fragment sąsiedniej karty (k. 101): „…anzulegenden [Ausführung] muß mindestens 2,80 m”.]
Pos. 5 wie Pos. 2 = 1 I N[o] 17
Pos. 6 Stützweite 4,70 m Balkenbreite 3,97/4 = 1,0 m Bel. 1,0 · 4,7 · 600 = 2820 kg W = (2820 · 470) / (8 · 875) = 189 cm³ Gewählt 1 I N[o] 19 mit W = 187 cm³
Pos. 7 Stützweite 4,70 m Balkenbreite 8,65/8 = 1,08 m Bel. 1,08 · 4,7 · 600 = 3046 kg W = (3046 · 470) / (8 · 875) = 204,5 cm³ Gewählt 1 I N[o] 20 mit W = 216 cm³
Pos. 8 Stützweite 3,94 m Balkenbreite 5,92/5 = 1,18 m Bel. 1,18 · 3,94 · 600 = 2790 kg W = (2790 · 394) / (8 · 875) = 157 cm³ Gewählt 1 I N[o] 18 mit W = 162 cm³
Pos. 9 Stützweite 4,46 m Balkenbreite 4,5/4 = 1,12 m Bel. 1,12 · 4,46 · 600 = 3000 kg W = (3000 · 446) / (8 · 875) = 192 cm³ Gewählt 1 I N[o] 19 mit W = 187 cm³
Pos. 10 Stützweite 4,46 m Balkenbreite 5,63/5 = 1,13 m Bel. 1,13 · 4,46 · 600 = 3024 kg W = (3024 · 446) / (8 · 875) = 193 cm³ Gewählt 1 I N[o] 19 mit W = 187 cm³
Komentarz
Kontynuacja elaboratu obliczeń statycznych z k. 103 (strop piwniczny, poz. 5–10). Ta sama metodyka: obciążenie całkowite 600 kg/m² (strop betonowy 10 cm + obciążenie użytkowe), belki stalowe dwuteowe.
Wartość poznawcza: karta daje siatkę rozpiętości konstrukcyjnych piwnicy/parteru — 3,94 m, 4,46 m i 4,70 m — oraz rozstawy belek ok. 1,00–1,18 m. Razem z k. 103 (3,93 m) pozwala odtworzyć układ nośny rzutu bez sięgania do rysunków: budynek dzielony jest ścianami nośnymi na trakty o rozpiętościach ok. 3,9–4,7 m. PRAWDOPODOBNE (wniosek z interpretacji obliczeń)
Wyniki wpisane czerwono to najpewniej weryfikacja/korekty sprawdzającego (Stadtbaumeister), analogicznie jak na k. 103.
Osoby, daty, miejsca i instytucje w dokumencie
- Osoby: brak nazwisk na karcie.
- Dane techniczne: rozpiętości 3,94 / 4,46 / 4,70 m; rozstawy belek 1,00–1,18 m; obciążenie 600 kg/m²; profile I nr 17, 18, 19, 20; pozycje 5–10.
- Daty: brak (elaborat datowany 09.10.1909 — k. 102).
