Akta budowlane domu · APGoG 2,966 · k. 106
Obliczenia statyczne balkonów tylnych (poz. 17-19)
Najedź kursorem — lupa · kliknij — powiększenie (kółko myszy, dwa palce, strzałki)
Poz. 17 — dźwigar stropowy elewacji tylnej (Hinterfront), rozpiętość 3,50 m; obciążenia: strop masywny 1470 kg + mur 898 kg + balustrada 1260 kg = 3628 kg; W = 181,4 cm³ → 2 dwuteowniki nr 14. Poz. 18 — dźwigar pod ściankę działową balkonów tylnych, rozpiętość 1,40 m; W = 64,0 cm³ → 1 dwuteownik nr 13. Parter (Erdgeschoß). Poz. 19 — dźwigar stropowy, rozpiętość 4,00 m; obciążenie od stropu masywnego 600 kg/m²; 2760 kg; W = 158 cm³ → 1 dwuteownik nr 18 (poprawione z nr 13). Poz. 20 — rozpiętość 4,00 m; jak wyżej: 2760 kg; W = 158 cm³ → 1 dwuteownik nr 18 (poprawione z nr 14).

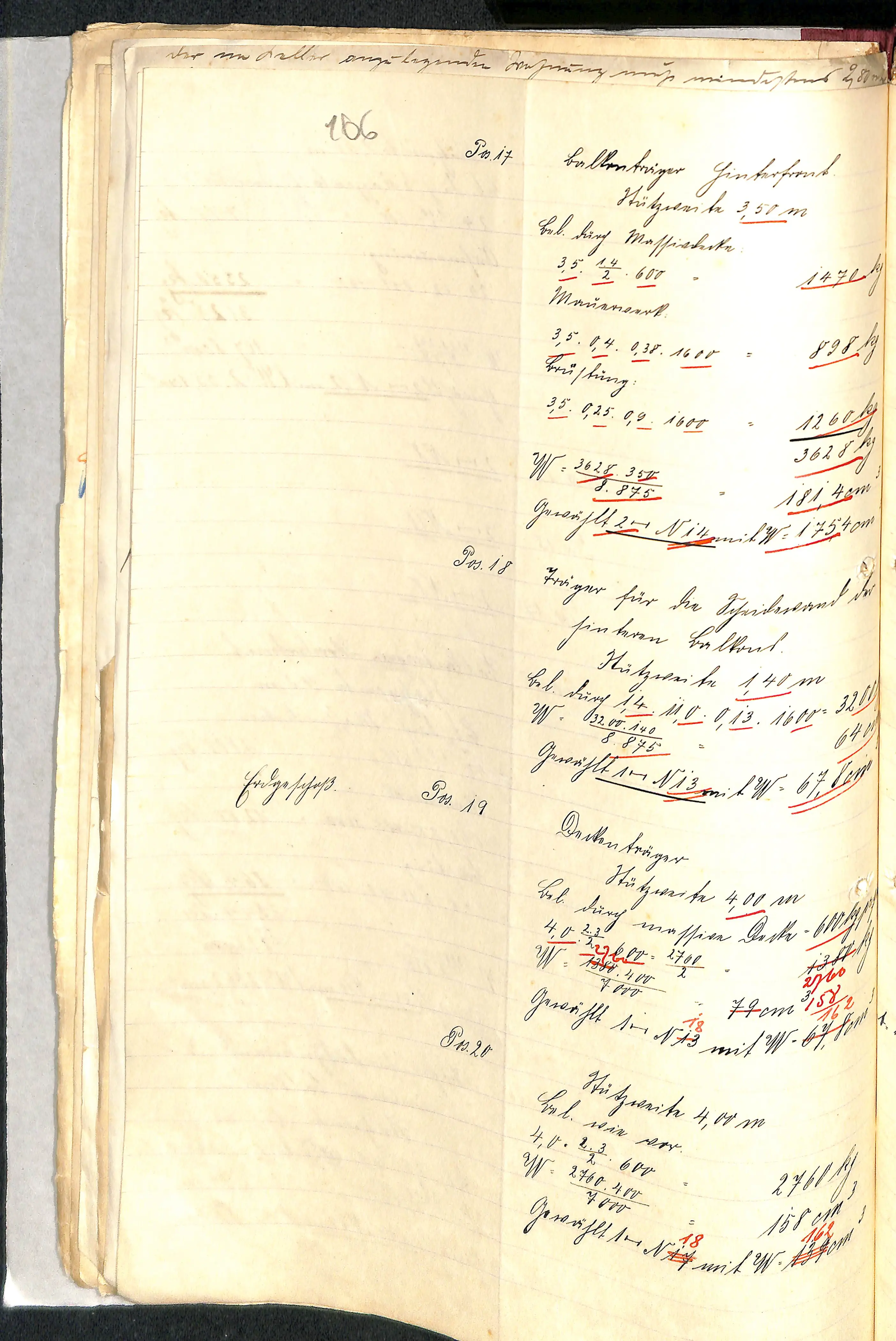

[Ciąg dalszy elaboratu obliczeń statycznych, poz. 17–20. Pismo łacińskie, korekty czerwoną kredką (miejscami nałożone na pierwotne liczby — stąd niepewność). Prawa krawędź karty częściowo poza kadrem skanu. Ołówkiem: „106”. U górnej krawędzi widoczny fragment sąsiedniej karty: „…muß mindestens 2,80 m”.]
Pos. 17 Balkenträger Hinterfront. Stützweite 3,50 m Bel. durch Massivdecke: 3,5 · 1,4/2 · 600 = 1470 kg Mauerwerk: 3,5 · 0,4 · 0,38 · 1600 = 898 kg Brüstung: 3,5 · 0,25 · 0,9 · 1600 = 1260 kg ————— 3628 kg W = (3628 · 350) / (8 · 875) = 181,4 cm³ Gewählt 2 I N[o] 14 mit W = 175,4 cm³
Pos. 18 Träger für die Scheidewand der hinteren Balkons. Stützweite 1,40 m Bel. 1,4 · 11,0 [odczyt niepewny] · 0,13 · 1600 = 32[00 kg] W = (3200 · 140) / (8 · 875) = 64,0 cm³ Gewählt 1 I N[o] 13 mit W = 67,[8] cm³
[na marginesie:] Erdgeschoß.
Pos. 19 Deckenträger Stützweite 4,00 m Bel. durch massive Decke = 600 kg/qm 4,0 · 2,3/2 · 600 = 2760 kg W = (2760 · 400) / 7000 = 158 cm³ [czerwono; pierwotnie 74 cm³] Gewählt 1 I N[o] ~~13~~ 18 mit W = ~~67,8~~ 16[2] cm³
Pos. 20 Stützweite 4,00 m Bel. wie vor. 4,0 · 2,3/2 · 600 = 2760 kg W = (2760 · 400) / 7000 = 158 cm³ Gewählt 1 I N[o] ~~14~~ 18 mit W = 16[2] cm³
Komentarz
Kontynuacja elaboratu obliczeń statycznych (k. 103–105 → 106). Karta zamyka partię „piwnica/przyziemie” (poz. 17–18) i otwiera partię „Erdgeschoß” — parter (poz. 19 i dalej).
Ustalenia dla rekonstrukcji budynku: - Balkony występowały po obu stronach budynku — poz. 15–16 opisywały „vordere Balkons” (frontowe, k. 105), poz. 17–18 „hintere Balkons” (tylne, od podwórza), również z murowanymi ściankami działowymi i balustradami. Balustrada tylna jest grubsza (0,25 m) i tej samej wysokości 0,90 m co frontowa (0,15 m) . - Elewacja tylna ma mniejszą rozpiętość konstrukcyjną (3,50 m) niż frontowa (4,00 m). - Stropy nad parterem: masywne, obciążenie użytkowe/łączne 600 kg/m², dźwigary stalowe I nr 18 przy rozpiętości 4,00 m. - Czerwone korekty sprawdzającego są tu wyraźnie zaostrzające — profile poz. 19–20 podniesiono z nr 13/14 na nr 18. Potwierdza to, że urząd budowlany merytorycznie zweryfikował i przeliczył statykę, wymuszając mocniejsze belki. PRAWDOPODOBNE
Uwaga: prawa krawędź karty jest przycięta w skanie — końcówki niektórych liczb (poz. 18–19) niepełne; stąd pewnosc_odczytu: średnia.
Osoby, daty, miejsca i instytucje w dokumencie
- Osoby: brak nazwisk na karcie.
- Dane techniczne: rozpiętości 1,40 / 3,50 / 4,00 m; balustrada tylna 0,25 × 0,90 m; obciążenie 600 kg/m²; profile I nr 13, 14, 18; pozycje 17–20.
- Elementy budynku: elewacja tylna (Hinterfront), balkony tylne ze ściankami działowymi, stropy masywne parteru.
Metryczka (dane opisu)
- Zbiór
- Akta budowlane domu (Hausakten Schulstraße 44 (Bau-Polizei Zoppot)), APGoG 2,966
- Pliki skanów
- 106.jpg
- Data (pełny zapis)
- ok. 1909
- Hasła
- statyka, balkony, elewacja, parter
- Odczyt
- model Opus, 2026-08-22 — zob. metoda
