Akta budowlane domu · APGoG 2,966 · k. 131

Obliczenia statyczne policzków klatki schodowej (3/4)

Data 5 XI 1909
Rodzaj rysunek
Pismo mieszane
Język niemiecki
Pewność odczytu wysoka
Odczyt AI (model Opus)
✓ sprawdzony na skanie

Najedź kursorem — lupa · kliknij — powiększenie (kółko myszy, dwa palce, strzałki)

Przekład PLOryginał DEObok siebie

Istniejące W wynosi: 5,2·16²/6 − (0,8·8²/6 + 0,5·12²/6 + 3,5·15,5²/6); W = 62,4 cm³.

4. Policzki zewnetrzne miedzy dzwigarem II a slupem III Długość swobodna, rozwinięta (abgewickelt): 1,94 m. Q = 5·154/2 = 385 kg; M = 2,5·154·194/8 = 9313; wymagane W = 9,3 cm³ plus 100 % naddatku na skręcanie = 18,6 cm³. Dostępne jest 62,4 cm³ [czyli zapas ponad trzykrotny].

5. Słupy III Obciążenie przypadające na każdy słup i każdą kondygnację wynosi: 4,5 · 154 = 693 kg.

[Uwaga u dołu:] Tabela naprężeń w poszczególnych kondygnacjach — patrz następna strona.

Rysunki: przekrój policzka schodów (Wangenprofil) z wymiarami 40 / 8 / 5 / 35 / 52 / 155 / 12 mm; schemat belki o rozpiętości 1,94 m obciążonej Q = 5·154/2.

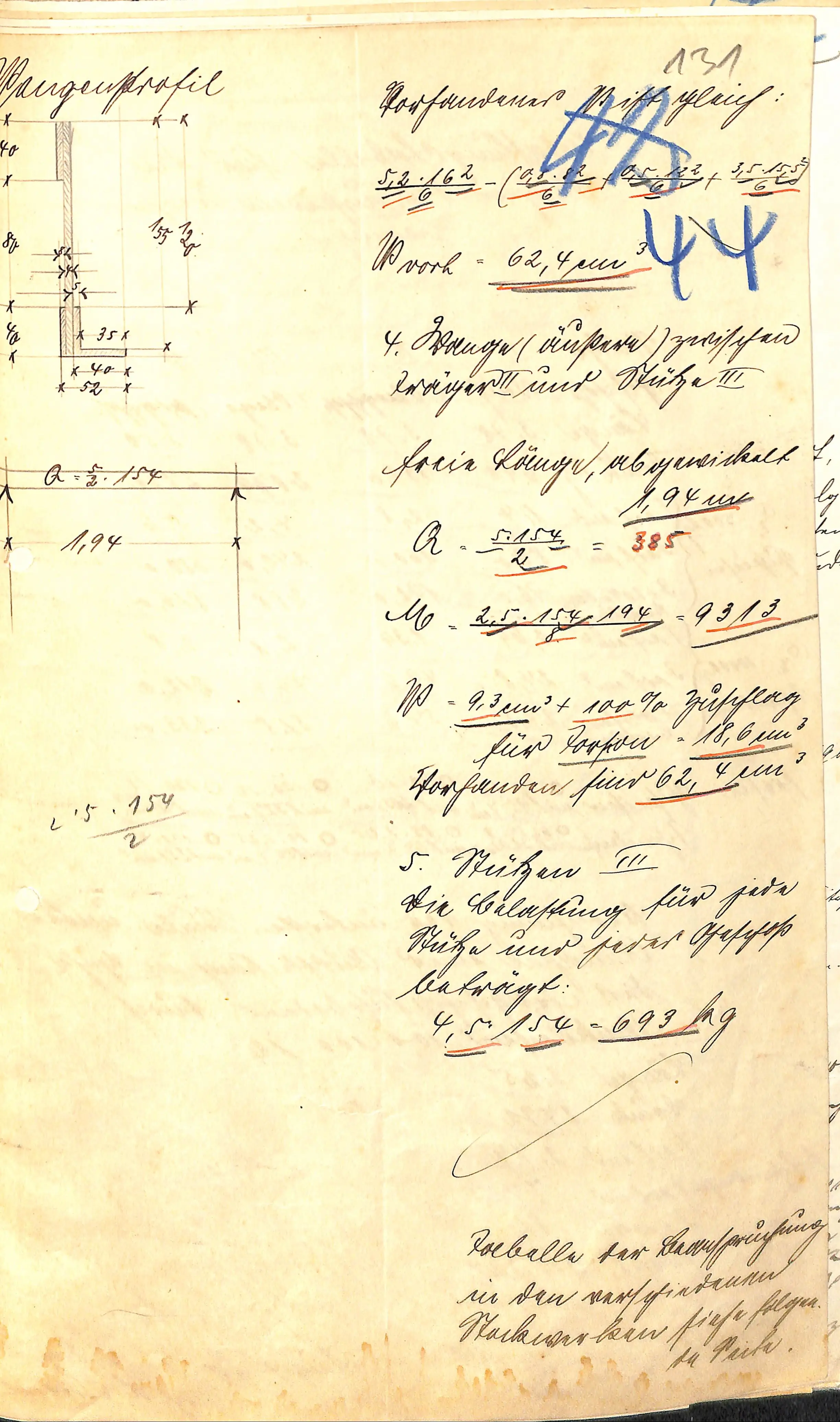

[Trzecia strona obliczeń statycznych żelaznych schodów (ciąg dalszy z k. 129–130). Prawa kolumna — rachunki atramentem z podkreśleniami czerwoną i szarą kredką; lewa — rysunki ołówkiem. Ołówkiem u góry z prawej „131”; niebieską kredką „45”(?) przekreślone i „44”.]

[prawa kolumna:]

Vorhandenes W ist gleich: [poprawione przy weryfikacji]

5,2·16²⁄6 − ( 0,8·8²⁄6 + 0,5·12²⁄6 + 3,5·15,5²⁄6 ) [poprawione przy weryfikacji]

W_vorh. = 62,4 cm³

4. Wangen (äußere) zwischen Träger II und Stütze III

freie Länge, abgewickelt [poprawione przy weryfikacji] 1,94 m

Q = 5·154⁄2 = 385

M = 2,5·154·194⁄8 = 9313

W = 9,3 cm³ + 100 % Zuschlag für Torsion = 18,6 cm³ Vorhanden sind 62,4 cm³

5. Stützen III Die Belastung für jede Stütze und jedes Geschoß beträgt: 4,5 · 154 = 693 kg

[u dołu, mniejszym pismem:] Tabelle der Beanspruchung in den verschiedenen Stockwerken siehe folgende Seite. [poprawione przy weryfikacji]

[lewa kolumna — rysunki ołówkiem:]

Wangenprofil [= przekrój policzka schodów] – przekrój profilu z wymiarami (w mm): 40, 8, 5, 40, 35, 40, 52, 155, 12; – schemat belki: Q = 5·154⁄2, rozpiętość 1,94; – zapis pomocniczy: 2 · 5·154⁄2.

Komentarz

Trzecia strona obliczeń statycznych żelaznej klatki schodowej (por. k. 129–130). Wnosi trzy nowe, konkretne informacje o konstrukcji schodów kamienicy:

Policzki zewnętrzne (äußere Wangen) biegną między dźwigarem II a słupem III i mają długość swobodną 1,94 m (po rozwinięciu — „abgewickelt”). Wraz z danymi z k. 130 (bieg ok. 1,04–1,10 m, stopień 0,38 m) pozwala to zrekonstruować rzut klatki schodowej.
Projektant doliczył 100 % naddatku na skręcanie (Torsion) — co jest typowe dla schodów zabiegowych/kręconych, gdzie policzek pracuje przestrzennie. To pośrednie potwierdzenie, że chodzi o Wendeltreppe wymienioną w piśmie z 26 XI 1909 (k. 122). PRAWDOPODOBNE
Przekrój policzka (Wangenprofil) narysowano z wymiarami rzędu 155 × 52 mm z półkami 35–40 mm i grubościami 5–12 mm — profil ceowy/skrzynkowy, znacznie przewymiarowany (W = 62,4 cm³ przy wymaganych 18,6 cm³).
Obciazenie 693 kg na slup i kondygnacje oraz odwołanie do „tabeli naprężeń na następnej stronie” wskazują, że obliczenia ciągną się dalej (k. 132 i nast.).

Numeracja rzymska (Träger II, Stütze III) odsyła do tabeli słupów I–IV na k. 132, gdzie każdemu słupowi odpowiada jedna kondygnacja.

Datowanie: obliczenia sporządził H. Thieme 5 XI 1909, a zatwierdził Puchmüller 26 XI 1909 (podpisy na k. 132).

Osoby, daty, miejsca i instytucje w dokumencie

Osoby: brak podpisow na tej stronie (podpisy kompletu na k. 132).
Daty: 05.11.1909 (sporzadzenie - H. Thieme, k. 132); 26.11.1909 (zatwierdzenie - Puchmueller, k. 132).
Parametry techniczne: W_vorh. = 62,4 cm³; długość swobodna (rozwinięta) 1,94 m; Q = 385 kg; M = 9313; W_erf. = 9,3 cm³ + 100 % na skręcanie = 18,6 cm³; obciazenie 693 kg na slup/kondygnacje; wymiary profilu policzka 155 / 52 / 40 / 35 / 12 / 8 / 5 mm.
Elementy budynku: policzki zewnętrzne (äußere Wangen), dźwigar II, słupy III (Stützen).

Metryczka (dane opisu)

Zbiór: Akta budowlane domu (Hausakten Schulstraße 44 (Bau-Polizei Zoppot)), APGoG 2,966
Pliki skanów: 131.jpg
Data (pełny zapis): 1909-11-05
Hasła: statyka, klatka-schodowa, schody-zelazne
Odczyt: model Opus, 2026-08-22; weryfikacja na skanie: 2026-08-27 — zob. metoda
