Akta budowlane domu · APGoG 2,966 · k. 109
Obliczenia statyczne stropów 1. i 2. piętra (poz. 28-30)
Najedź kursorem — lupa · kliknij — powiększenie (kółko myszy, dwa palce, strzałki)
[Dokończenie poz. 28] Reakcje A = B = 1530 kg; moment maks. 26 325 kgcm; W = 30,1 cm³. Ze względów praktycznych przyjęto 2 dwuteowniki nr 8.
Poz. 29 — nadproże okienne, rozpiętość 1,80 m; nadmurowanie 881 kg + balustrada 1046 kg = 1927 kg; siła skupiona pośrodku (połowa poz. 20) = 1380 kg; W = 120,4 cm³ → 3 dwuteowniki nr 11.
1. i 2. piętro (1 + 2. Obergeschoß). Poz. 30 — dźwigar pod ściankę działową (Zwischenwandträger), rozpiętość 4,13 m; obciążenie 1313 kg; W = 77,3 cm³ → 1 dwuteownik nr 14. Poz. 31 — dźwigar stropowy, rozpiętość 4,13 m; obciążenie 2602 kg; W = 153,3 cm³ → 1 dwuteownik nr 18 (poprawione z nr 17). Poz. 32 — dźwigar stropowy, rozpiętość 4,13 m; obciążenie 2478 kg; W = 146,2 cm³ → 1 dwuteownik nr 17.

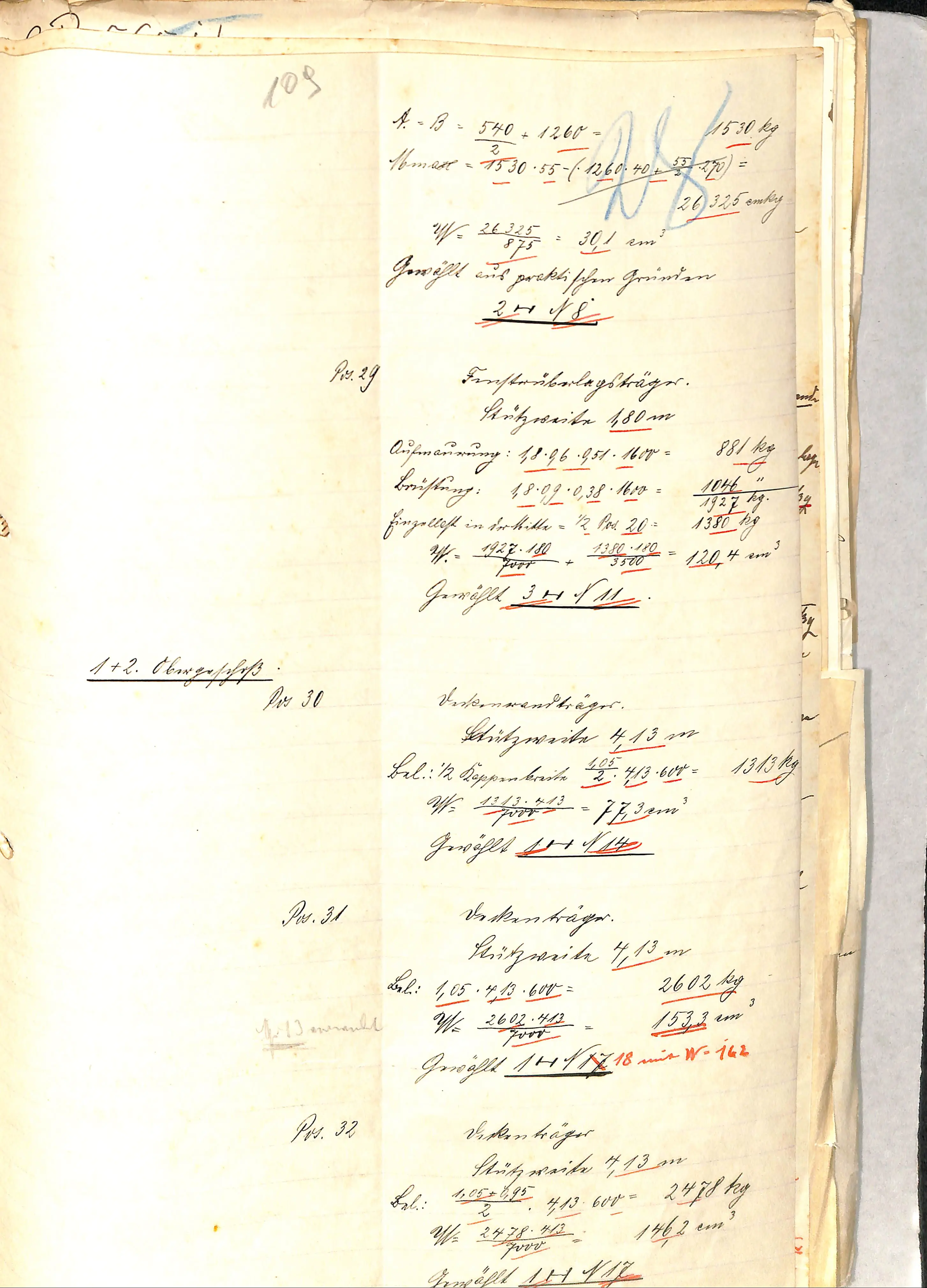

[Ciąg dalszy elaboratu obliczeń statycznych: dokończenie poz. 28, poz. 29–32. Pismo łacińskie; korekty czerwoną kredką; niebieską kredką duże skreślenie („26”?). Ołówkiem: „109”.]
A = B = 540/2 + 1260 = 1530 kg
M max = 1530 · 55 − (1260 · 40 + 55/2 · 270) = 26 325 cmkg
W = 26325 / 875 = 30,1 cm³
Gewählt aus praktischen Gründen
2 I N[o] 8
Pos. 29 Fensterüberlagsträger. Stützweite 1,80 m Aufmauerung: 1,8 · 0,6 · 0,51 · 1600 = 881 kg Brüstung: 1,8 · 0,9 · 0,38 · 1600 = 1046 ” ————— 1927 kg Einzellast in der Mitte = ½ Pos. 20 = 1380 kg W = (1927 · 180)/7000 + (1380 · 180)/3500 = 120,4 cm³ Gewählt 3 I N[o] 11
[na marginesie:] 1 + 2. Obergeschoß.
Pos. 30 Zwischenwandträger. Stützweite 4,13 m Bel.: ½ Deckenbreite [odczyt niepewny] 4,05/2 · 4,13 · 600 = 1313 kg W = (1313 · 413) / 7000 = 77,3 cm³ Gewählt 1 I N[o] 14
Pos. 31 Deckenträger. Stützweite 4,13 m Bel.: 1,05 · 4,13 · 600 = 2602 kg W = (2602 · 413) / 7000 = 153,3 cm³ Gewählt 1 I N[o] ~~17~~ 18 [czerwono] mit W = 162 [ołówkiem na lewym marginesie, zatarte: 1 I 13 [nieczytelne] ]
Pos. 32 Deckenträger Stützweite 4,13 m Bel.: (1,05 + 0,95)/2 · 4,13 · 600 = 2478 kg W = (2478 · 413) / 7000 = 146,2 cm³ Gewählt 1 I N[o] 17 [tekst urywa się na dolnej krawędzi karty]
Komentarz
Kontynuacja elaboratu obliczeń statycznych (k. 108 → 109). Karta domyka partię parteru (poz. 28–29) i otwiera partię „1. i 2. piętro” (poz. 30 i dalej).
Ustalenia: - Konstrukcja pięter powtarzalna: dominująca rozpiętość dźwigarów stropowych 4,13 m, rozstaw 0,95–1,05 m, obciążenie 600 kg/m². Piętra 1. i 2. liczone łącznie — czyli miały identyczny układ konstrukcyjny (i najpewniej identyczny rzut mieszkań) PRAWDOPODOBNE; - poz. 30 „Zwischenwandträger” — osobne dźwigary pod ścianki działowe wewnątrz mieszkań, opierane na stropie: świadczy o ściankach działowych opartych na stropie, a nie posadowionych na fundamencie PRAWDOPODOBNE; - kolejne czerwone zaostrzenie profilu przez sprawdzającego (poz. 31: nr 17 → nr 18).
Osoby, daty, miejsca i instytucje w dokumencie
- Osoby: brak nazwisk na karcie.
- Dane techniczne: rozpiętości 1,80 / 4,13 m; rozstawy belek 0,95–1,05 m; obciążenie 600 kg/m²; profile I nr 8, 11, 14, 17, 18; pozycje 28–32.
- Elementy budynku: 1. i 2. piętro; ścianki działowe na dźwigarach stalowych; nadproża okienne.
Metryczka (dane opisu)
- Zbiór
- Akta budowlane domu (Hausakten Schulstraße 44 (Bau-Polizei Zoppot)), APGoG 2,966
- Pliki skanów
- 109.jpg
- Data (pełny zapis)
- ok. 1909
- Hasła
- statyka, pietra, scianki-dzialowe
- Odczyt
- model Opus, 2026-08-22 — zob. metoda
