Obliczenia statyczne stropów pięter (poz. 33-38)
Najedź kursorem — lupa · kliknij — powiększenie (kółko myszy, dwa palce, strzałki)
Poz. 33 — 1 dwuteownik nr 17. Poz. 34 — dźwigar pod ściankę działową, rozpiętość 4,13 m; obciążenie 2057 kg; W = 121,3 cm³ → 1 dwuteownik nr 16. Poz. 35 — dźwigar stropowy elewacji tylnej, jak poz. 26 → 2 dwuteowniki nr 14. Poz. 37 — nadproże okienne, rozpiętość 1,80 m; nadmurowanie z balustradą 1642 kg + siła skupiona pośrodku od poz. 31 = 1301 kg; W = 109,2 cm³ → 3 dwuteowniki nr 10. Poz. 36 — nadproże okienne, rozpiętość 1,20 m; 1094 kg + 1301 kg; W = 62,4 cm³ → 2 dwuteowniki nr 10. Poz. 38 — nadproże okienne, rozpiętość 2,40 m; 2190 kg; W = 75 cm³ → 3 dwuteowniki nr 9.

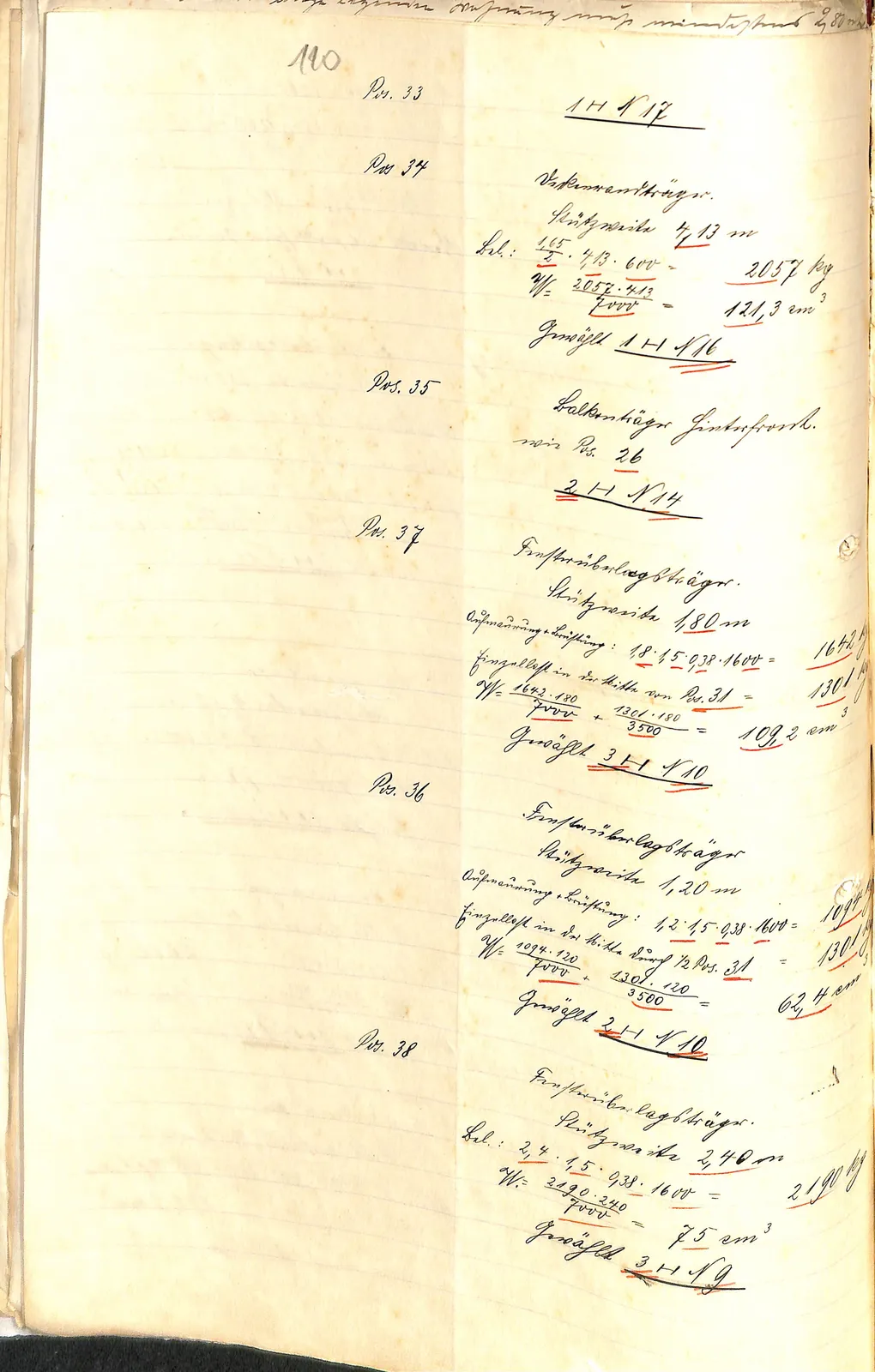

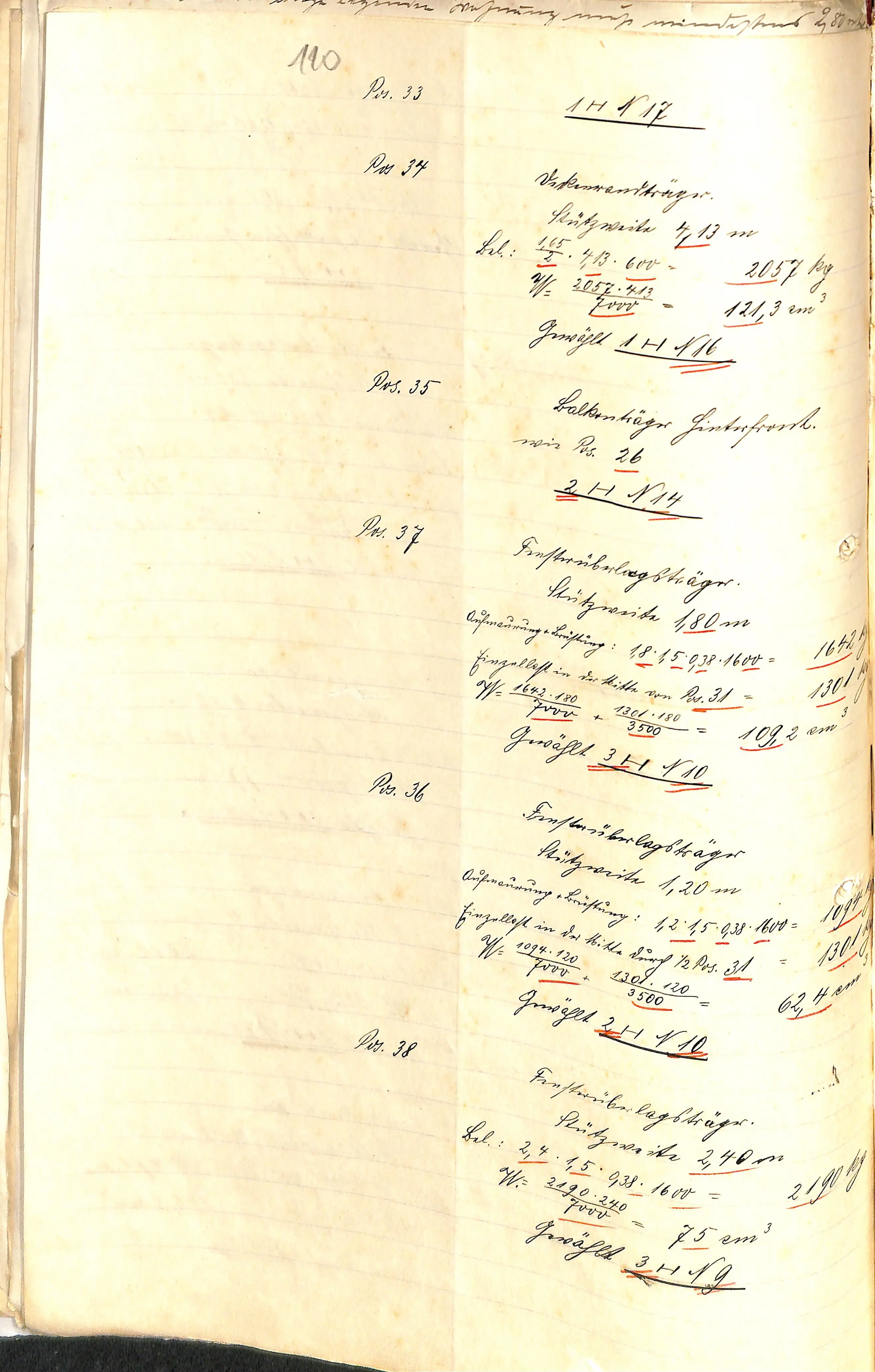

[Ciąg dalszy elaboratu obliczeń statycznych, poz. 33–38 (kolejność w rękopisie: 33, 34, 35, 37, 36, 38). Pismo łacińskie; podkreślenia i część wyników czerwoną kredką. Prawa krawędź karty częściowo poza kadrem — niektóre liczby ucięte. Ołówkiem: „110”. U górnej krawędzi fragment sąsiedniej karty: „…muß mindestens 2,80 m”.]
Pos. 33 1 I N[o] 17
Pos. 34 Zwischenwandträger. Stützweite 4,13 m Bel.: 1,65/2 · 4,13 · 600 = 2057 kg W = (2057 · 413) / 7000 = 121,3 cm³ Gewählt 1 I N[o] 16
Pos. 35 Balkenträger Hinterfront. wie Pos. 26 2 I N[o] 14
Pos. 37 Fensterüberlagsträger. Stützweite 1,80 m Aufmauerung + Brüstung: 1,8 · 1,5 · 0,38 · 1600 = 1642 [kg] Einzellast in der Mitte von Pos. 31 = 1301 [kg] W = (1642 · 180)/7000 + (1301 · 180)/3500 = 109,2 cm³ Gewählt 3 I N[o] 10
Pos. 36 Fensterüberlagsträger Stützweite 1,20 m Aufmauerung + Brüstung: 1,2 · 1,5 · 0,38 · 1600 = 1094 [kg] Einzellast in der Mitte durch ½ Pos. 31 = 1301 [kg] W = (1094 · 120)/7000 + (1301 · 120)/3500 = 62,4 cm³ Gewählt 2 I N[o] 10
Pos. 38 Fensterüberlagsträger. Stützweite 2,40 m Bel.: 2,4 · 1,5 · 0,38 · 1600 = 2190 [kg] W = (2190 · 240) / 7000 = 75 cm³ Gewählt 3 I N[o] 9
Komentarz
Kontynuacja elaboratu obliczeń statycznych (k. 109 → 110), partia „1. i 2. piętro”, poz. 33–38. Karta bezpośrednio poprzedza k. 102, na której znajdują się poz. 39–54 i podpisy — razem karty 103–110 + 102 tworzą kompletny elaborat obliczeń statycznych z 9 X 1909, tyle że karta z podpisami (102) została w tomie oprawiona przed pierwszą stroną (103). (ciągłość numeracji pozycji: 1–4 (k. 103), 5–10 (104), 11–16 (105), 17–20 (106), 21–25 (107), 25–28 (108), 28–32 (109), 33–38 (110), 39–54 (102))
Ustalenia rzeczowe: - powtórzenie schematu elewacji: front — rozpiętość ok. 4,0–4,2 m, tył — 3,5 m, przy czym poz. 35 („Balkenträger Hinterfront, wie Pos. 26”) potwierdza, że elewacja tylna na piętrach powiela rozwiązanie z parteru — czyli balkony/loggie tylne były powtarzalne na wszystkich kondygnacjach PRAWDOPODOBNE; - nadproża okienne pięter: rozpiętości 1,20 / 1,80 / 2,40 m — trzy typowe wielkości otworów okiennych w elewacjach (najszersze 2,40 m to prawdopodobnie okna wykuszowe lub drzwi balkonowe) HIPOTEZA; - grubość muru nad nadprożami 0,38 m (1,5 cegły), wysokość nadmurowania 1,50 m.
Osoby, daty, miejsca i instytucje w dokumencie
- Osoby: brak nazwisk na karcie.
- Dane techniczne: rozpiętości 1,20 / 1,80 / 2,40 / 4,13 m; grubość muru 0,38 m; profile I nr 9, 10, 14, 16, 17; pozycje 33–38.
- Elementy budynku: elewacja tylna, ścianki działowe pięter, nadproża okienne.
