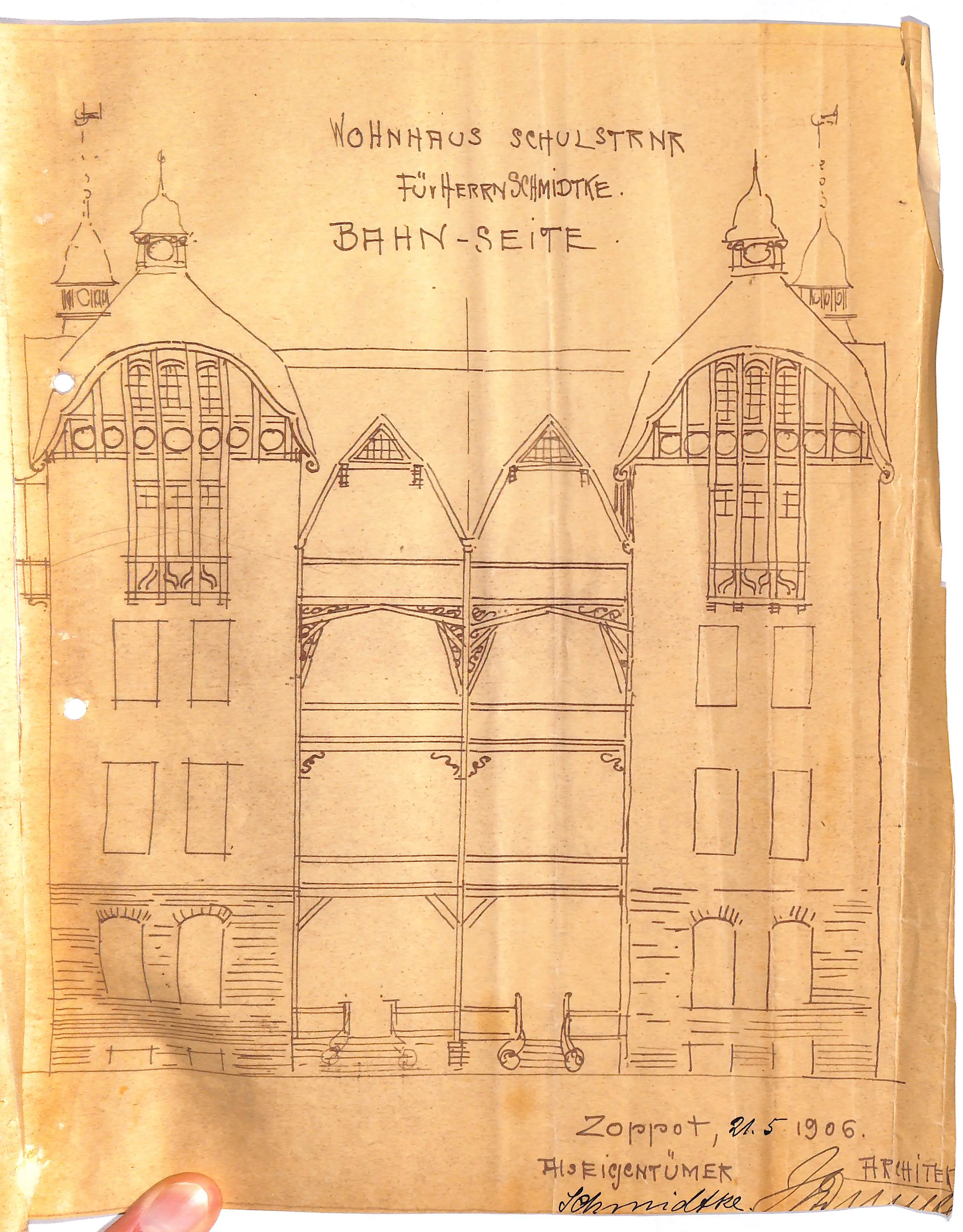

Elewacja tylna „Bahn-Seite” (egz. 1)

(a) Co przedstawia. Elewacja tylna („Bahn-Seite” — strona od torów kolejowych) niezrealizowanego domu Schmidtkego przy Schulstraße 44. Rysunek pokazuje trzy kondygnacje nad wysokim, boniowanym cokołem z dwiema parami arkadowych otworów piwnicznych/parterowych po bokach oraz — pomiędzy nimi — cofniętą, przeszkloną partię środkową (loggie/werandy o lekkiej konstrukcji z secesyjnymi wspornikami i ozdobnymi zastrzałami), zwieńczoną dwoma spiczastymi szczytami z okienkami strychowymi. Kompozycję zamykają po bokach dwa ryzality-wieże nakryte cebulastymi hełmami z latarniami, z wielkimi, trójdzielnymi oknami zamkniętymi łukiem koszowym i pasem okrągłych okienek (okulusów) pod archiwoltą. Za lewą wieżą narysowano lekko, ołówkowo, jeszcze jeden hełm — sygnalizując dalszy ciąg bryły. Styl: secesja (Jugendstil) z elementami uzdrowiskowego „stylu nadmorskiego”.

Ważny szczegół topograficzny: określenie „Bahn-Seite” dowodzi, że tylna elewacja posesji Schulstraße 44 była zwrócona ku linii kolejowej i była traktowana jako druga elewacja reprezentacyjna — projektowana z rozmachem, a nie jako ślepa ściana podwórzowa .

(b) Skala: nie podana — arkusz nie zawiera ani wpisu skali, ani podziałki liniowej. Z porównania z rzutami (1:100) elewacja wykonana jest prawdopodobnie również w 1:100 PRAWDOPODOBNE.

(c) Autor / podpisy: „Als Eigentümer: Schmidtke” (podpis własnoręczny), „Architekt” z podpisem — odczyt niepewny, prawdopodobnie H. Dunkel (Heinrich Dunkel) PRAWDOPODOBNE. Data 21 V 1906 — ta sama co na rzutach z tego kompletu. Brak pieczęci zatwierdzenia („Geprüft”), brak podpisu Stadtbaumeistra.

(d) Wersja: projekt pierwotny 1906, niezatwierdzony, niezrealizowany. Brak czerwonych poprawek i adnotacji „Nachtrag”. W tytule pozostawiono puste miejsce po „Schulstr Nr” — numeru posesji nie wpisano, choć pozostałe arkusze kompletu podają „Schulstr. 44”.

(e) Układ mieszkań: nie dotyczy (elewacja). Z rysunku odczytać można natomiast kondygnacyjność projektu: wysoki cokół/suterena + 3 kondygnacje + poddasze użytkowe w szczytach i wieżach.

Wartość poznawcza: widok elewacyjny projektu z 1906 r. — pokazuje, jak monumentalnie i „kurortowo” miała wyglądać kamienica, której ostatecznie nie zbudowano; materiał do porównania z realizacją 1909–10.
