Obliczenia dźwigarów ściany środkowej na słupach stalowych (1/2)

  • Data ok. 1909
  • Rodzaj inne
  • Pismo kurrent
  • Język niemiecki
  • Pewność odczytu średnia
  • Odczyt AI (model Opus)

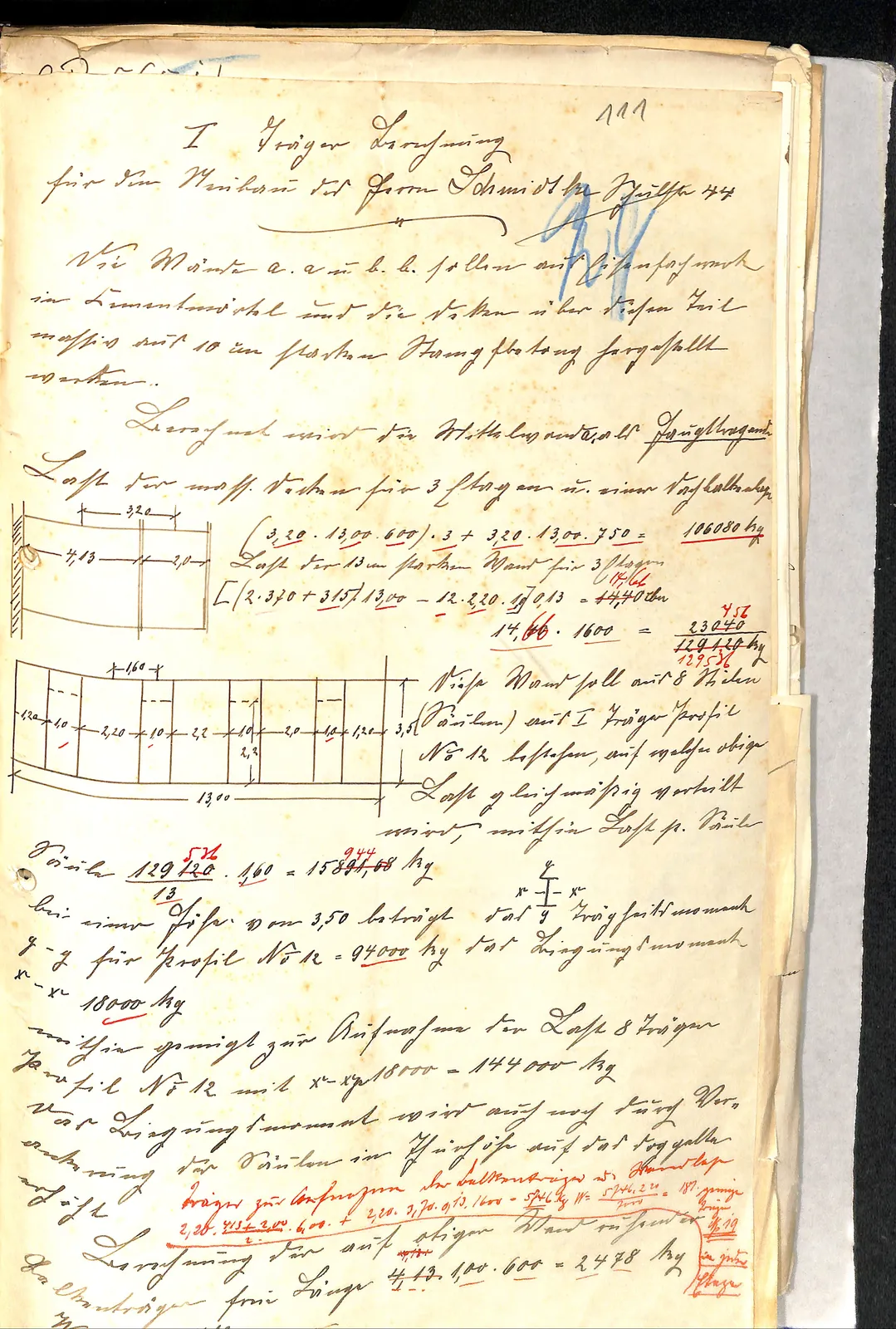

Skan: Obliczenia dźwigarów ściany środkowej na słupach stalowych (1/2)
2832×4200 px · powiększ

Najedź kursorem — lupa · kliknij — powiększenie (kółko myszy, dwa palce, strzałki)

I. Obliczenie dźwigarów dla nowej budowy Pana Schmidtkego, Schulstr. 44

Ściany a–a i b–b mają być wykonane z [cegły wapienno-piaskowej] na zaprawie cementowej, a stropy nad tą częścią — masywne, z ubijanego betonu (Stampfbeton) grubości 10 cm.

Obliczana jest ściana środkowa jako ściana szkieletowa (Fachwerkwand).

Obciążenie stropów masywnych dla 3 kondygnacji i jednego stropu poddasza: 106 080 kg. Obciążenie ściany grubości 13 cm dla 3 kondygnacji: 23 040 kg. Razem 129 120 kg.

Ściana ta ma się składać z 8 słupków (Stiele; „Säulen”) z dwuteownika profil nr 12, na które powyższe obciążenie rozkłada się równomiernie; obciążenie na słup ≈ 15 894 kg.

Przy wysokości 3,50 m moment bezwładności y–y dla profilu nr 12 wynosi 94 000 kg, a moment zginający x–x 18 000 kg; zatem 8 dźwigarów profilu nr 12 przenosi 8 × 18 000 = 144 000 kg. Moment zginający zostaje ponadto podwojony przez zakotwienie słupów na wysokości.

[Dopisek czerwony] Dźwigar przejmujący dźwigary stropowe […]: 5746 kg; W ≈ 18[1] cm³.

Obliczenie dźwigarów stropowych spoczywających na powyższej ścianie, rozpiętość swobodna: 4,13 · 1,00 · 600 = 2478 kg […].

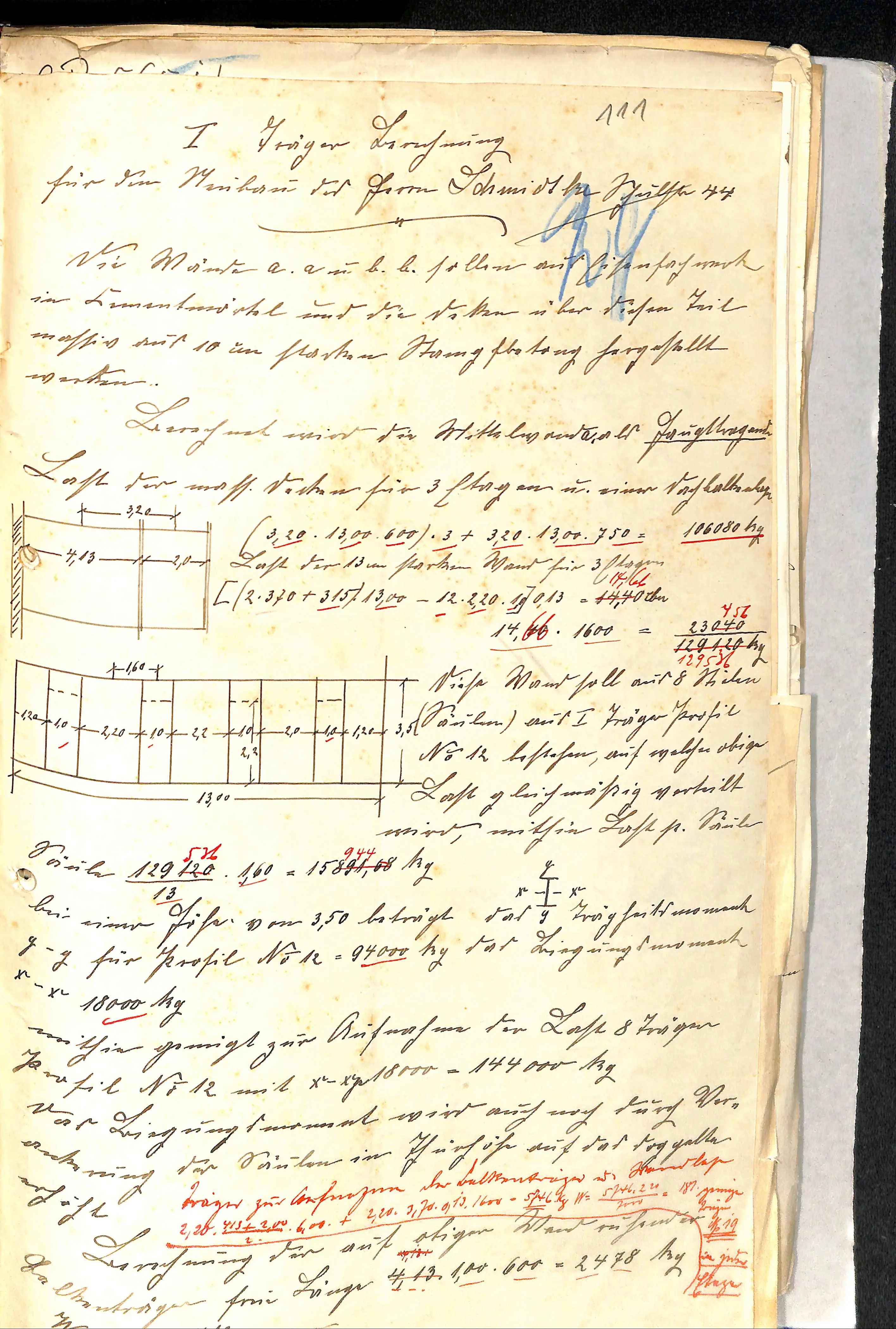

[Karta rękopiśmienna, kurrenta, z dwoma szkicami po lewej (schemat ściany i podział na osie). Dopiski i korekty czerwoną kredką; niebieską kredką duże skreślenie („24”?). Ołówkiem: „111”. Jest to początek osobnego, drugiego elaboratu obliczeniowego.]

I. Träger Berechnung für den Neubau des Herrn Schmidtke Schulstr. 44

Die Wände a.a u. b.b. sollen aus [odczyt niepewny: Kalksandstein]
in Zementmörtel und die Decken über diesen Teil
massiv mit 10 cm starken Stampfbeton hergestellt
werden.

Berechnet wird die Mittelwand als [odczyt niepewny: Fachwerkwand].

Last der mass[iven] Decken für 3 Etagen u. einer [odczyt niepewny: Dachbodendecke] (3,20 · 13,00 · 600) · 3 + 3,20 · 13,00 · 750 = 106 080 kg Last der 13 cm starken Wand für 3 Etagen [(2 · 370 + 315) · 1300 − 12 · 220 · 1] 0,13 = 14,40 [odczyt niepewny] 14,40 · 1600 = 23 040 ———————— 129 120 kg [czerwona korekta: 129 5[..]]

Diese Wand soll auf 8 Stielen   [weryfikacja: , tylko to słowo: na skanie „Stielen” (Stiele = słupki ściany szkieletowej), nie „Stützen”; sens bez zmian — pilotaż Transkribusa]
(Säulen) aus I Träger Profil
N[o] 12 bestehen, auf welche obige
Last gleichmäßig verteilt
wird, mithin Last p. Säule

Säule = (129 120 / 13) · 1,60 = 15 8[9]4,08 kg [odczyt niepewny — korekty czerwone: 5,76 / 944]

bei einer Höhe von 3,50 beträgt das y–y Trägheitsmoment für Profil N[o] 12 = 94 000 kg, das Biegungsmoment x–x 18 000 kg

mithin genügt zur Aufnahme der Last 8 Träger Profil N[o] 12 mit x–x 8 · 18 000 = 144 000 kg

Das Biegungsmoment wird auch noch durch Ver- ankerung der Säulen in [der] Höhe auf das doppelte erhöht.

W = (5746 · 220)/7000 = 18[1] … [częściowo nieczytelne]

Berechnung der auf obiger Wand ruhenden
Balkenträger frei Länge 4,13 · 1,00 · 600 = 2478 kg
[tekst urywa się na dolnej krawędzi karty]

Szkice (lewa kolumna): 1) Schemat ściany: wysokość/rozpiętość 4,13, pole 3,20, wymiar 2,0. 2) Rozwinięcie ściany długości 13,00 m i wysokości 3,50 m, podzielonej na pola: 1,20 | 1,0 | 2,20 | 1,0 | 2,2 | 1,0 | 2,0 | 1,0 | 1,20 (dodatkowy wymiar 2,3).

Komentarz

Początek drugiego, odrębnego elaboratu obliczeniowego — „I. Träger Berechnung” — dla tej samej inwestycji (Neubau, Schmidtke, Schulstr. 44). W odróżnieniu od elaboratu z k. 103–110/102 (pismo łacińskie, poz. 1–54) ten pisany jest kurrentą i dotyczy jednego, szczególnego zagadnienia konstrukcyjnego: ściany środkowej opartej na słupach stalowych.

Ściana środkowa o długości 13,00 m i wysokości kondygnacji 3,50 m miała być ścianą szkieletową (Fachwerkwand) z 8 słupków z dwuteownika nr 12, przejmującą obciążenia trzech kondygnacji i stropu poddasza. Rozwinięcie ściany pokazuje regularny podział na pola o szerokości ok. 1,0–2,2 m. HIPOTEZA (rozwiązanie miało dać szerokie otwarcia we wnętrzu — do sprawdzenia na rzutach z zespołu APGoG 2,2288)

To bezpośrednio wyjaśnia warunek zapisany w Nachtrags-Bauscheinie z 31 VIII 1909 (k. 100): „Die Träger und Säulen der eisernen Fachwerkswände sind miteinander solide und sachgemäß zu verlaschen und verbolzen” (odczyt po weryfikacji na skanie na k. 100) — policja budowlana odnosiła się właśnie do tej konstrukcji PRAWDOPODOBNE (zbieżność terminologii).

Dalsze dane materiałowe: stropy nad tą częścią jako masywne ze Stampfbetonu 10 cm, ściany z [cegły wapienno-piaskowej] na zaprawie cementowej, ściana środkowa grubości 13 cm (pół cegły) — czyli lekka wypełniająca. Wysokość kondygnacji 3,50 m.

Osoby, daty, miejsca i instytucje w dokumencie
  • Osoby: Schmidtke (inwestor, „Herr Schmidtke”) .
  • Adresy/numery posesji: Schulstr. 44.
  • Dane techniczne: ściana 13,00 × 3,50 m, grubość 13 cm; 8 słupów I nr 12; obciążenie łączne 129 120 kg (≈ 15,9 t na słup); stropy Stampfbeton 10 cm; obciążenia 600 i 750 kg/m²; rozpiętość dźwigarów 4,13 m.
  • Elementy budynku: ściana szkieletowa (Fachwerkwand) na słupach stalowych, 3 kondygnacje + strop poddasza.
