Akta budowlane domu · APGoG 2,966 · k. 129

Obliczenia statyczne żelaznej klatki schodowej (1/4)

Data 5 XI 1909
Rodzaj rysunek
Pismo mieszane
Język niemiecki
Pewność odczytu wysoka
Odczyt AI (model Opus)
✓ sprawdzony na skanie

Najedź kursorem — lupa · kliknij — powiększenie (kółko myszy, dwa palce, strzałki)

Przekład PLOryginał DEObok siebie

[nagłówek roboczy:] Budowa Schmidtkego — [czerwoną kredką:] plan zmian [odczyt niepewny]

Obliczenie statyczne żelaznych schodów w nowym budynku przy Schulstraße 44, działka [Grundbuch Blatt] 295 w Sopocie.

I. Założenia obciążeń - ciężar własny jednego stopnia wraz z 3-centymetrową sosnową okładziną drewnianą — 30 kg - ciężar własny na 1 m² — ok. 100 kg - obciążenie użytkowe na jeden stopień — 124 kg - obciążenie użytkowe na 1 m² — 400 kg - obciążenie całkowite na stopień: 154 kg; na 1 m²: 500 kg

II. Obliczenie i wymiarowanie 1) Stopień: ciężar G = 38,5 kg; moment maksymalny M = Q·l/8 = 77·110/8 = 1059 [kg·cm]; wymagany wskaźnik wytrzymałości W = 1,06 cm³; przyjęto 1 kątownik L 30×30×6 mm o W = 1,06 cm³ (reakcje podporowe A = B = 38,5 kg). [poprawione przy weryfikacji]

Szkice: przekrój stopnia o szerokości 0,38 m oraz schemat statyczny belki o rozpiętości 1,10 m obciążonej Q = 154/2 kg.

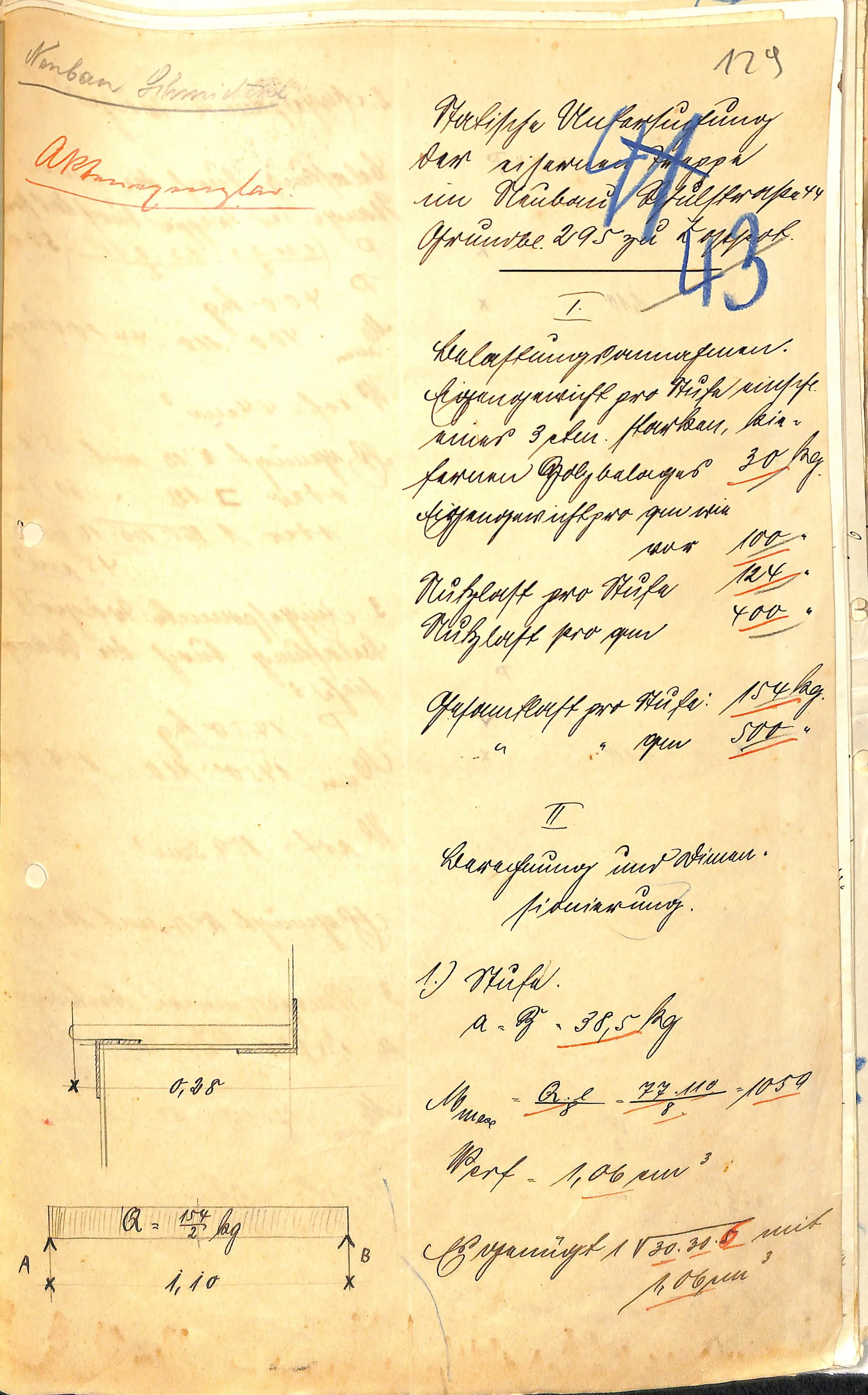

[Karta obliczeń statycznych: prawa kolumna — tekst i rachunki atramentem, wyniki podkreślane czerwoną i szarą kredką (ślady sprawdzenia przez urząd); lewa kolumna — szkice ołówkiem oraz prześwitujący tekst z odwrocia. Ołówkiem u góry z prawej „129”; niebieską kredką „44” i „43” (przekreślone). W lewym górnym rogu ołówkiem nagłówek roboczy, poniżej czerwoną kredką dopisek urzędowy.]

[lewy górny róg:] Neubau Schmidtke [podkreślone, ołówek] [czerwoną kredką, podkreślone — odczyt niepewny:] Abänderungsplan

[nagłówek prawej kolumny:]

Statische Untersuchung der eisernen Treppe im Neubau Schulstraße 44 Grundstück 295 zu Zoppot.

Belastungsannahmen.

Eigengewicht pro Stufe, nebst einer 3 ctm. starken, kie- fernen Holzbelages 30 kg. Eigengewicht pro qm ein- wa 100 ” Nutzlast pro Stufe 124 ” Nutzlast pro qm 400 ”

Gesamtlast pro Stufe: 154 kg. ” ” ” qm 500 ”

II.

Berechnung und Dimen- sionierung.

1) Stufe.

A = B = 38,5 kg   [poprawione przy weryfikacji]: reakcje podporowe (77 kg / 2); pierwszy odczyt „a. G”]

M<sub>max</sub> = Q·l⁄8 = 77·110⁄8 = 1059

W<sub>erf.</sub> = 1,06 cm³

Gewählt 1 ∟ 30·30·6 mit
                                1,06 cm³
[poprawione przy weryfikacji]: „Gewählt” pewne; ∟ = kątownik równoramienny 30×30×6 mm, ostatnia cyfra poprawiona czerwoną kredką przez sprawdzającego; pierwszy odczyt „Beanspruchung 30.31”]

[szkice ołówkiem, lewa kolumna:] – przekrój stopnia z wymiarem 0,38 (szerokość stopnia w metrach) opartego na murze/dźwigarze; – schemat belki swobodnie podpartej A–B o rozpiętości 1,10 m, obciążonej równomiernie Q = 154⁄2 kg.

Komentarz

Pierwsza strona obliczeń statycznych żelaznych schodów kamienicy.

Ustalenia: 1. Budynek otrzymał schody o konstrukcji żelaznej (eiserne Treppe) ze stopniami krytymi 3-centymetrową sosnową okładziną drewnianą — czyli metalowe policzki/wsporniki + drewniane nakładki stopni. Odpowiada to obliczeniom „Wendeltreppe” zatwierdzonym przez policję budowlaną 26 XI 1909 (k. 122); najprawdopodobniej ten sam element. 2. Rozpiętość biegu / stopnia wynosi 1,10 m, szerokość stopnia 0,38 m — parametry pozwalające zrekonstruować geometrię schodów. 2a. Nośnik stopnia = kątownik stalowy 30×30×6 mm (szkic przekroju: kątownik pod 3-cm sosnową nakładką, oparty o policzek) [poprawione przy weryfikacji] — czyli lekka, ażurowa konstrukcja stopni na żelaznych policzkach (por. k. 130–131: policzki, dźwigary NP 12/NP 18). 3. Przyjęte obciążenie użytkowe 400 kg/m² to typowa wartość dla klatek schodowych budynków mieszkalnych w ówczesnych przepisach pruskich. 4. Nagłówek podaje „Grundstück 295” — bezpośrednie potwierdzenie w aktach budowlanych tożsamości działki z Grundbuch Blatt 295 (księga wieczysta Sopotu). 5. Czerwone i szare podkreślenia wyników to ślady weryfikacji obliczeń przez urząd (Prüfung), o której mowa w pismach z k. 122.

Datowanie: komplet obliczeń (k. 129–132) sporządził H. Thieme 5 XI 1909, przedłożył Schmidtke 5 XI 1909, a zatwierdził Puchmüller 26 XI 1909 — podpisy i klauzula „Geprüft” na ostatniej stronie (k. 132).

Obliczenia liczą cztery strony: k. 129–132.

Osoby, daty, miejsca i instytucje w dokumencie

Osoby: Schmidtke (inwestor — nagłówek „Neubau Schmidtke”, ); H. Thieme (autor obliczeń — podpis na k. 132); R. Karstädt, Elbląg (podpis na k. 132); Puchmüller (zatwierdzenie, k. 132).
Daty: 05.11.1909 (sporzadzenie obliczen przez H. Thiemego - podpis na k. 132); 26.11.1909 (zatwierdzenie przez Puchmuellera).
Adresy/numery posesji: Schulstraße 44, Grundstück 295 (= Grundbuch Blatt 295), Zoppot.
Parametry techniczne: stopień 0,38 m; rozpiętość 1,10 m; ciężar własny stopnia 30 kg; okładzina sosnowa 3 cm; obciążenie użytkowe 124 kg/stopień i 400 kg/m²; obciążenie całkowite 154 kg/stopień i 500 kg/m²; M = 1059; W = 1,06 cm³.
