Plany i rysunki · APGoG 2,2288 · 20210115_020 · II. Niezrealizowany projekt Heinricha Dunkela (21 V 1906)
Rzut piętra (egz. 2)
Najedź kursorem — lupa · kliknij — powiększenie (kółko myszy, dwa palce, strzałki)

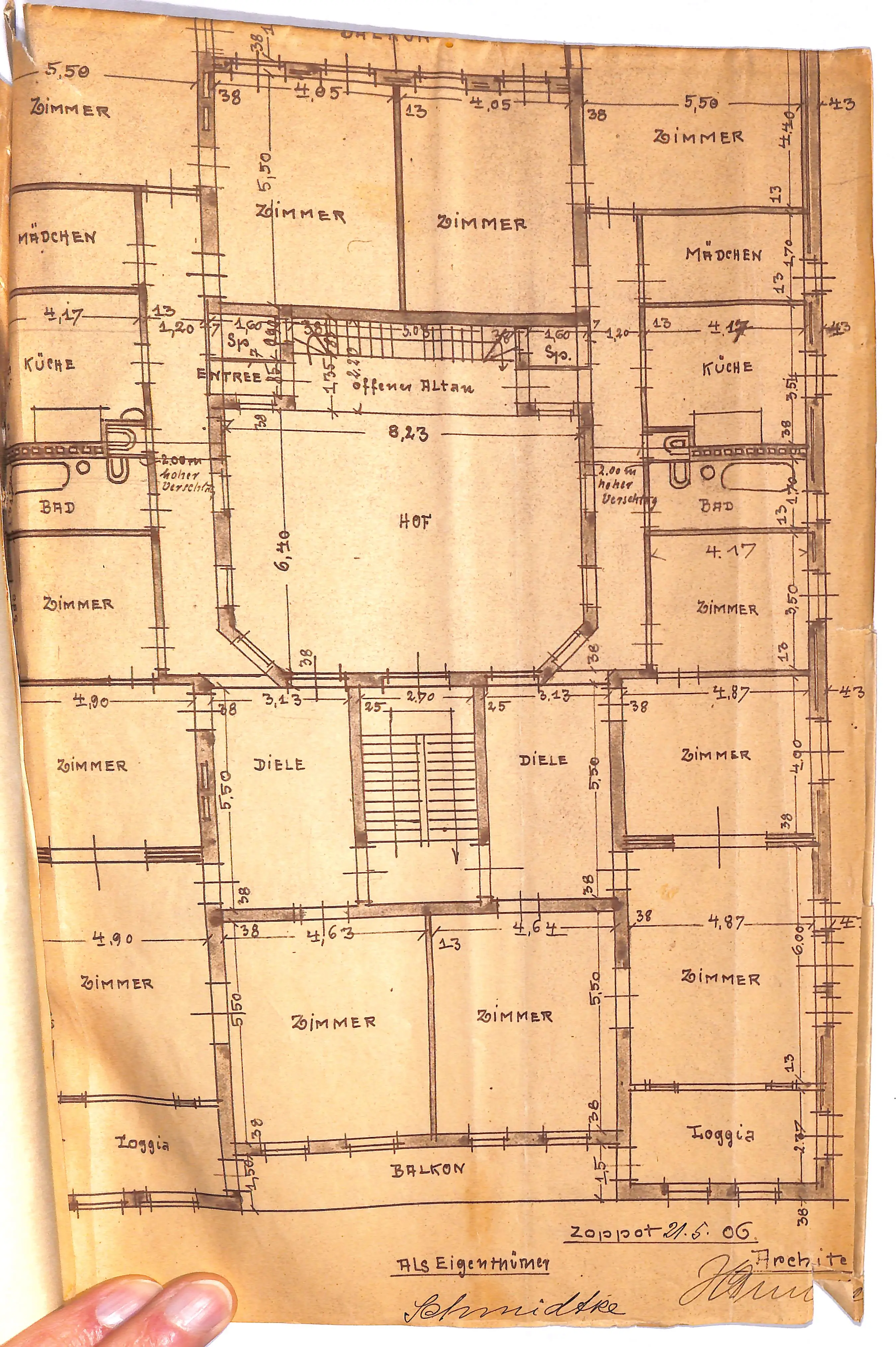

Rzut piętra: balkon; pokoje; pokój służącej; kuchnia; łazienka; przedpokój (Entree); spiżarnia (Sp.); otwarty taras (offener Altan); dziedziniec (Hof); „przegroda wysokości 2,00 m”; sień (Diele) ×2; loggia ×2; balkon. Sopot, 21 maja 1906. Jako właściciel: Schmidtke. Architekt: [podpis].
[górna krawędź arkusza ucięta na fotografii — brak bloku tytułowego i foliacji]
[opisy pomieszczeń — symetrycznie, lewa i prawa strona:] BALKON (u góry, ucięty) ZIMMER (5,50) – ZIMMER (4,05) – ZIMMER (4,05) – ZIMMER (5,50) [trakt górny] MÄDCHEN – KÜCHE – BAD – ZIMMER (4,17) [oba trakty boczne] ENTREE ; Sp. ; offener Altan (8,23) ; HOF (6,40) 2,00 m hoher Verschlag [dwukrotnie] DIELE – DIELE ; ZIMMER (4,90 / 4,87) ZIMMER – ZIMMER (pas dolny, od ulicy, 4,63 / 4,64) ZIMMER (4,90 / 4,87) (naroża pasa dolnego) Loggia (dolny lewy narożnik) ; Loggia (dolny prawy narożnik) BALKON (u dołu pośrodku, od ulicy)
[wymiary:] 5,50 ; 4,05 ; 13 ; 4,17 ; 1,20 ; 1,60 ; 4,70 ; 3,51 ; 3,50 ; 4,90 ; 4,87 ; 3,13 ; 2,70 ; 25 ; 4,63 ; 4,64 ; 5,50 ; 6,00 ; 2,87 ; 4,50 ; 8,23 ; 6,40 ; 5,05 ; 1,35 ; 2,20 ; 43 ; grubości murów 38 / 25 / 13
[blok podpisowy, dół arkusza:] Zoppot 21.5. 06 ALS Eigentümer Archite[kt] [podpis:] Schmid[t]ke [podpis nieczytelny]
Komentarz
(a) Co przedstawia: rzut kondygnacji piętra niezrealizowanej kamienicy Schmidtkego przy Schulstraße 44 (projekt 1906). Najpewniej arkusz powtarzalny I i II piętra — jego treść odpowiada rzutowi „I. u. II. Stockwerk” z karty 5 (plik 20210115_002.jpg), z tym samym dziedzińcem 6,40 m i tarasem 8,23 m. PRAWDOPODOBNE (nagłówek arkusza ucięty na fotografii, więc nazwa kondygnacji nie jest widoczna)
(b) Skala: 1:100 (jak pozostałe rzuty serii; podziałka na uciętej górnej części arkusza). PRAWDOPODOBNE
(c) Autor / podpisy: „Als Eigentümer: Schmidtke”, „Architekt: [podpis nieczytelny — w serii odczytywany jako H. Dunkel]”, Zoppot 21 V 1906. Bez pieczęci zatwierdzenia.
(d) Wersja: projekt pierwotny 1906, drugi egzemplarz kompletu (karty 14–22); duplikat karty 5. Brak czerwonych poprawek i adnotacji „Nachtrag”. Prawdopodobna foliacja „17” (luka między kartami 16 i 18) — nie do zweryfikowania, bo górny róg arkusza wypadł poza kadr; w zbiorze brakuje też pliku 20210115_017.jpg, który mógł być drugim ujęciem tego samego arkusza. HIPOTEZA
(e) Komunikacja: klatka główna w osi (między dwiema sieniami) + dwie klatki boczne przy dziedzińcu ; szybu dźwigu nie ma — winda weszła do projektu dopiero w 1909 r.
(f) Układ mieszkań na piętrze — dwa lustrzane mieszkania, lewe i prawe, wokół wspólnego dziedzińca; każde z nich obejmuje: - od ulicy (dół arkusza): narożny pokój (4,90 / 4,87 m) z LOGGIĄ oraz pokój (4,63 / 4,64 m) przy wspólnym BALKONIE na osi; - sień (DIELE) przy klatce schodowej + kolejny pokój; - trakt boczny: pokój – łazienka (BAD) – kuchnia (KÜCHE) – pokój służącej (MÄDCHEN), z przedpokojem (ENTREE) i spiżarnią (Sp.) przy schodach bocznych; - od ogrodu/torów (góra): dwa duże pokoje (5,50 m) i pokoje 4,05 m przy BALKONIE na całej szerokości. Razem ok. 6–7 pokoi + kuchnia + łazienka + pokój służącej na mieszkanie, przy 2 mieszkaniach na kondygnacji. Różnice wymiarów wobec parteru (5,50 zamiast 5,37; 4,17 zamiast 4,04) wynikają z pocienienia murów na wyższych kondygnacjach.
