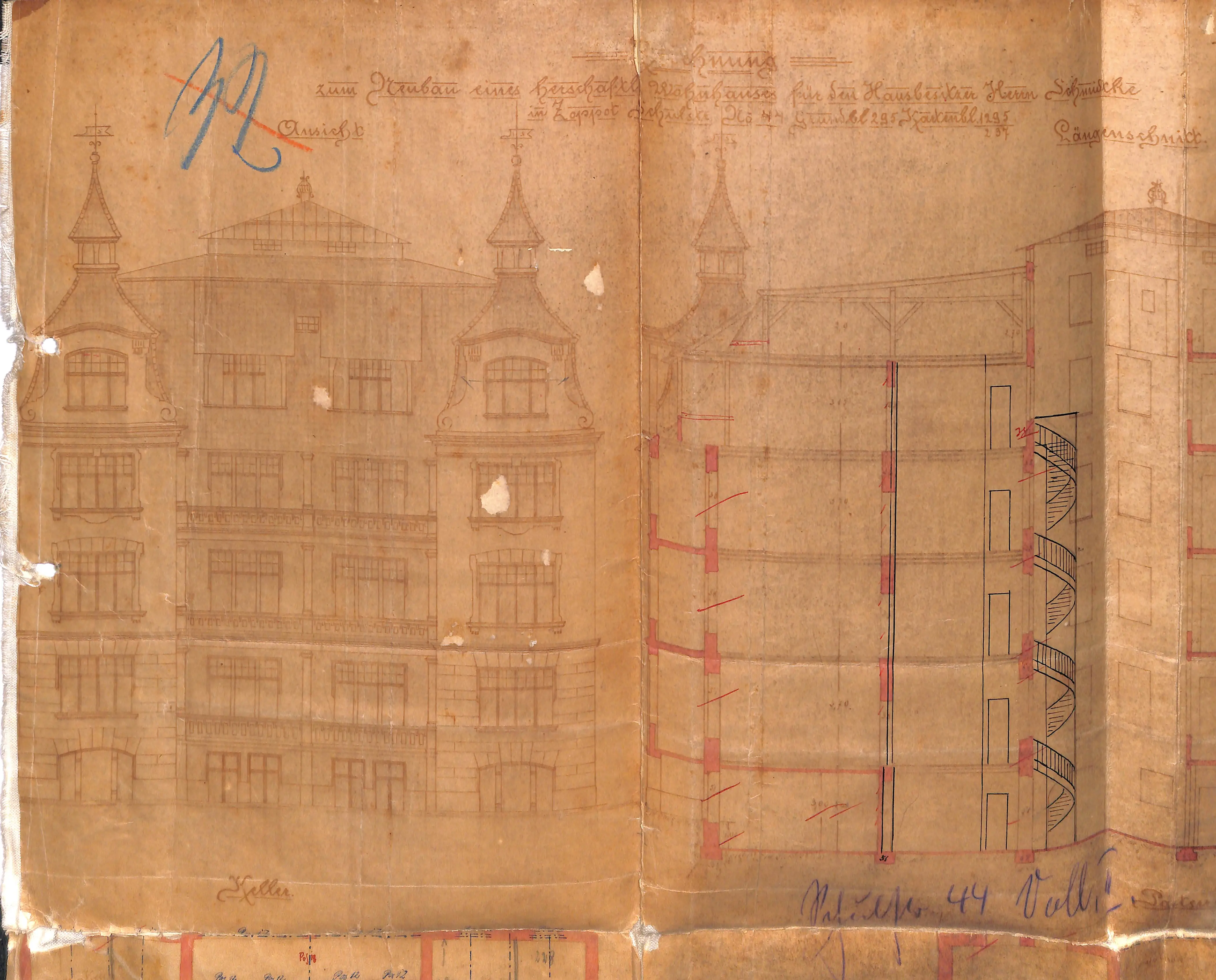

Widok i przekrój kamienicy frontowej (ok. 1909)

(a) Co przedstawia. Jeden arkusz z dwoma rysunkami kamienicy frontowej („herrschaftliches Wohnhaus” — reprezentacyjny dom mieszkalny; projekt po zmianach z 1909 r., zrealizowany 1909–10):

• Ansicht — elewacja frontowa: symetryczna kompozycja z dwoma bocznymi ryzalitami zwieńczonymi falistymi szczytami i hełmowymi wieżyczkami z chorągiewkami, pomiędzy nimi cofnięta partia środkowa z balkonami i wysokim dachem, na kalenicy przeszklona latarnia / szklany dach nad świetlikiem (kratownica z szybami widoczna nad połacią) . Kondygnacje czytelne na elewacji: parter (z boniowaniem i wysokimi oknami), I i II piętro, kondygnacja poddasza w szczytach.
• Längenschnitt — przekrój podłużny przez cały budynek: piwnica, parter, I piętro, II piętro, poddasze użytkowe, więźba dachowa (płatwiowa, ze stolcami). W przekroju widać: po lewej żelazne schody kręcone (Wendeltreppe) narysowane tuszem czarnym, biegnące od piwnicy po poddasze, z podestami przy każdym stropie; obok nich pionowy słup (Stütze) oznaczony numerem pozycji 51; szereg otworów drzwiowych ze świetlika do sieni na każdej kondygnacji; po prawej — klatka schodowa główna (biegi zakreskowane ołówkiem, przy murze granicznym) .

(b) Skala. Na widocznej części arkusza nie podano podziałki; z proporcji rysunków i porównania z arkuszem karta 27 — 1:100 PRAWDOPODOBNE.

(c) Autor / podpisy / pieczęcie. W obrębie tego arkusza brak podpisu autora i brak pieczęci zatwierdzenia. Tytuł wskazuje inwestora: Hausbesitzer Herr Schmidtke. Podpisy i pieczęć „Geprüft” należą do arkuszy rzutów tego samego kompletu (por. materiały projektu — Geprüft 31 VIII 1909; podpis przy formule „für Zeichnung u. Bauleitung … Maurer- u. Zimmermeister” niepewny) .

(d) Wersja. Egzemplarz projektu po zmianach z 1909 r. (zrealizowanego), wtórnie opracowany na potrzeby dowodu statycznego: wszystkie mury i stropy podmalowano czerwoną akwarelą, dopisano czerwonym ołówkiem wymiary i numery pozycji obliczeniowych (Pos.), zgodne z numeracją na rzutach _041 (Keller) i _042 (Parterre) oraz z obliczeniami arch. H. Thieme z listopada 1909 PRAWDOPODOBNE. Nie jest to więc pierwotny projekt do pozwolenia, lecz komplet weryfikacyjny 1909.

(e) Szyb dźwigu. Napisu „Aufzug”/„Fahrstuhl” brak. Schody kręcone w świetliku obiegają trzon (Spindel), a nie kabinę (por. materiały projektu, materiały projektu). Przy klatce schodowej głównej na każdej kondygnacji narysowano ołówkiem wąską pionową przestrzeń przechodzącą przez wszystkie stropy — zapewne szyb dźwigu, który wszedł do projektu w 1909 r. i na rzutach instalacyjnych z III 1910 leży w duszy klatki głównej; nie można wykluczyć zwykłej wnęki HIPOTEZA.

(f) Układ mieszkań. Z samego przekroju nieczytelny; wynika z niego jedynie liczba kondygnacji mieszkalnych (parter + 2 piętra + poddasze) oraz podpiwniczenie całości i wysokości w świetle ok. 3,15 / 3,00 / 2,70 m (parter / piętra / poddasze — odczyt czerwonych wymiarów, PRAWDOPODOBNE). Rozkład pomieszczeń: por. metryczki materiały projektu (piwnica) i materiały projektu (parter).

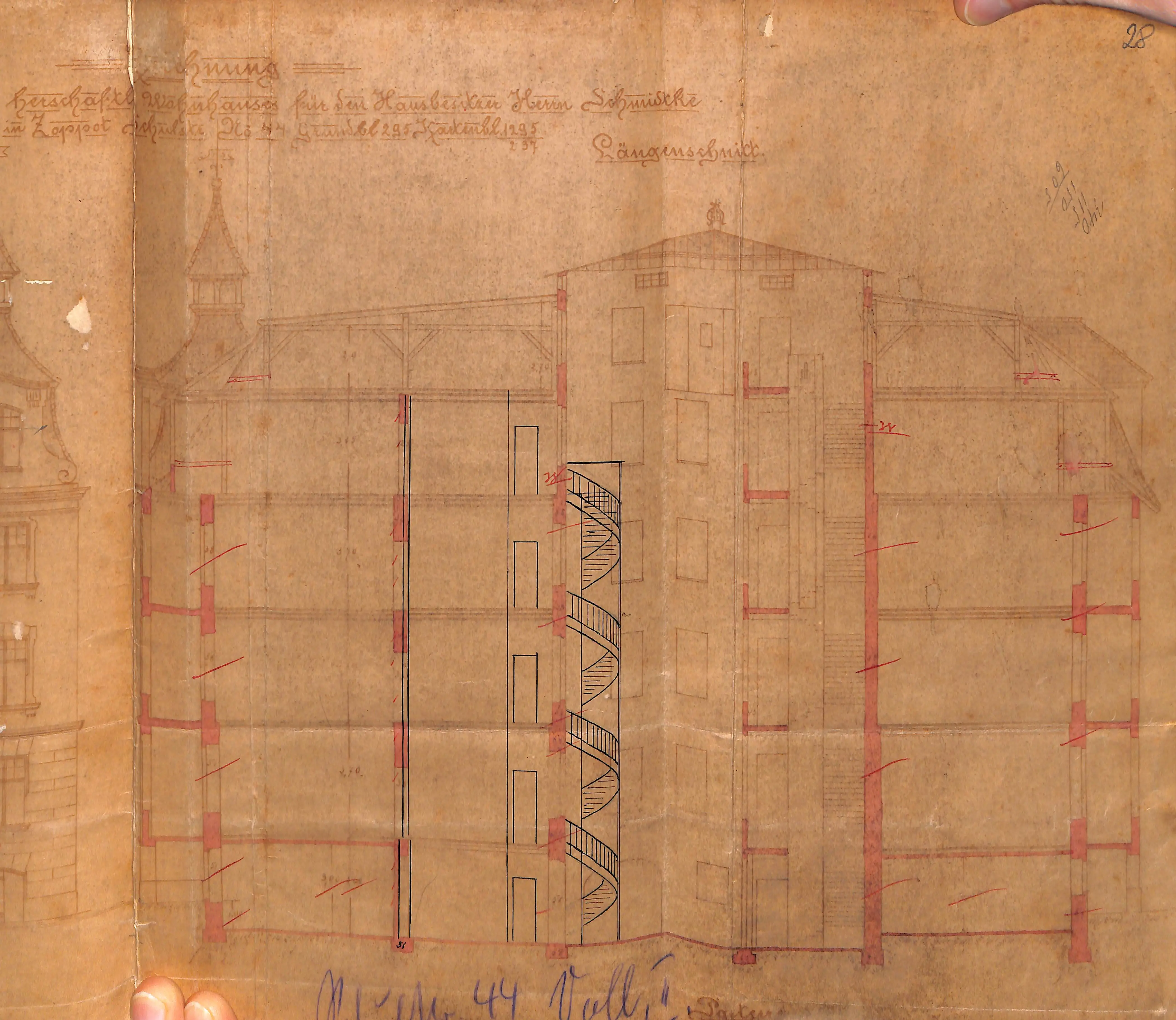

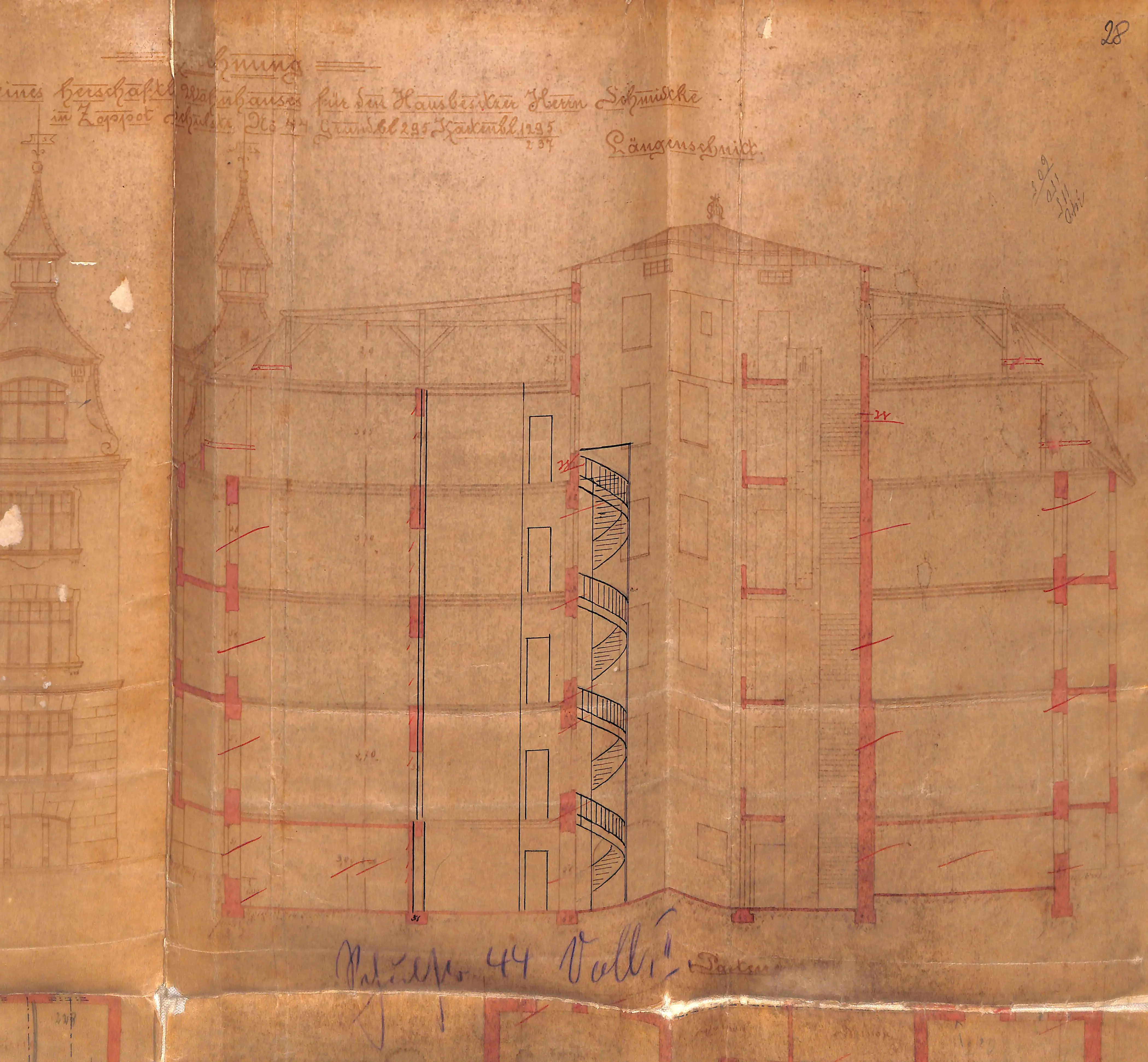

Uwaga porządkowa. Fotografie _039 i _040 to zbliżenia prawej połowy tego samego arkusza (przekrój podłużny) — nie osobne dokumenty. Rysunki „Keller” i „Parterre”, których krawędzie widać u dołu kadru, są opisane w osobnych metryczkach (_041, _042), choć fizycznie należą do tego samego, złożonego kompletu (tom I akt budowlanych).
