”Obliczenie statyczne żelaznych dźwigarów w nowym budynku Pana Schmidtkego, Schulstr. 44.

Dźwigar witryny sklepowej (Schaufensterträger), rozpiętość swobodna 4,80 m. — obciążenie równomierne: mur 4,80 · 1,50 · 38 · 1600 = 4184 kg; strop 4,80 · 4,40/4 · 600 = 3456 kg; razem 7640 kg. — obciążenie środkowe: mur (3,60·1,80 − 2·1,00/2·2,00)·1600 = 7168 kg; strop 1,80·1,20·600 = 1296 kg; razem 8464 kg. — obciążenie [boczne]: mur … = 3,5 m³ + 1,3 m³ = 4,8 m³ × 1600 = 7680 kg; 936 kg; strop 1,30·1,20·600 = 3456 kg; 2 belki 2,40·1,20·2·600 = 804 kg; dach 2,40·1,20·300; razem 12 938 kg.

Wskaźnik wytrzymałości W = … = 2258 (2257); przyjęto 2 dwuteowniki I 32 (2·W = 784) …, ewentualnie I 30, W = 659 = 2237.”

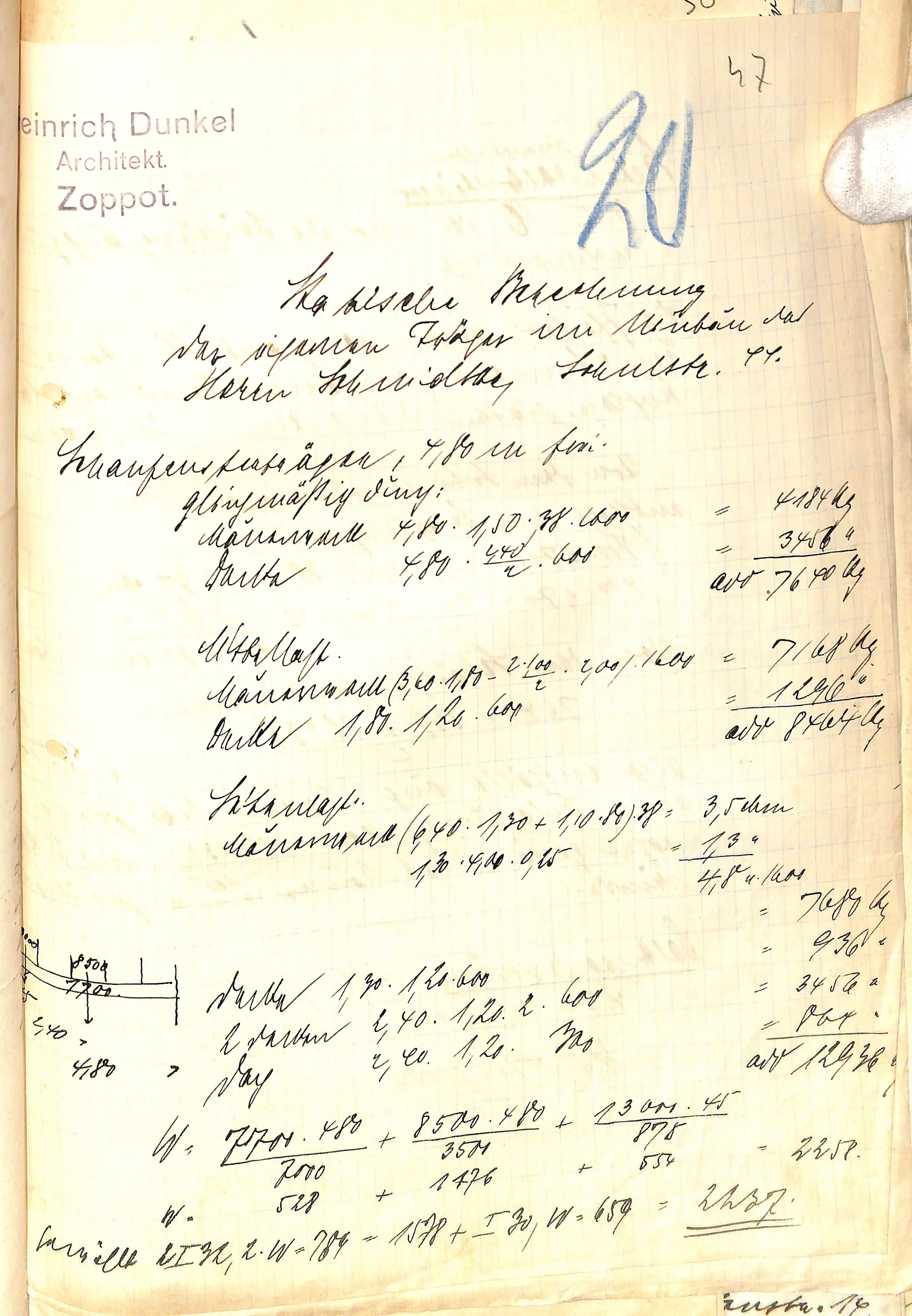

Papier milimetrowy/kratkowany z nadrukiem firmowym (lewy górny róg, fioletowa pieczątka; częściowo ucięta kadrem):

[H]einrich Dunkel
    Architekt.
    Zoppot.

Prawy górny róg: 47 (ołówek), duże 20 niebieską kredką.

            Statische Berechnung
    der eisernen Träger im Neubau des
    Herrn Schmidtke, Schulstr. 44.

Schaufensterträger, 4,80 m frei.
        gleichmäßig üb[ertragend]:
        Mauerwerk   4,80 · 1,50 · 38 · 1600      =  4184 kg
        Decke       4,80 · 4,40/4 · 600          =  3456 "
                                            add.   7640 kg

        Mittellast.
        Mauerwerk  (3,60 · 1,80 - 2·1,00/2 · 2,00) · 1600  =  7168 kg
        Decke       1,80 · 1,20 · 600                      =  1296 "
                                                     add.    8464 kg

        [Seitenlast / Schwerlast].
        Mauerwerk  (6,40 · 1,30 + 1,10 · 80) · 38  =  3,5 cbm
                    1,30 · 4,80 · 0,25             =  1,3  "
                                                      4,8 × 1600
                                                    =  7680 kg
                                                    =   936 "
        Decke       1,30 · 1,20 · 600              =  3456 "
        2 Balken    2,40 · 1,20 · 2 · 600          =   804 "
        Dach        2,40 · 1,20 · 300
                                            add.    12938 [kg]

        W = 7700·480/2000 + 8500·480/3500 + 13000·45/878   = 2258
        W =        528     +     1476      +     654       = 2257
        [gewählt] 2 I 32, 2·W = 784 = 1578 + I 30, W = 659 = 2237

Na lewym marginesie mały szkic belki ze strzałkami i wymiarami: 8500, 7700, 540, 4480.

(Uwaga: odczyt liczb miejscami niepewny — pismo drobne, ołówek/atrament na kratce.)

Komentarz

Pierwsza strona obliczeń statycznych żelaznych dźwigarów (belek stalowych) dla nowego budynku Augusta Schmidtkego przy Schulstraße 44, sporządzonych przez architekta Heinricha Dunkela z Sopotu (blankiet firmowy). Dokument dotyczy m.in. dźwigarów nad witryną sklepową w parterze. Kontynuacja na 48.jpg i 49.jpg; podpis i data („Zoppot 21. Mai 06”, Dunkel, Architekt) na 49.jpg.
