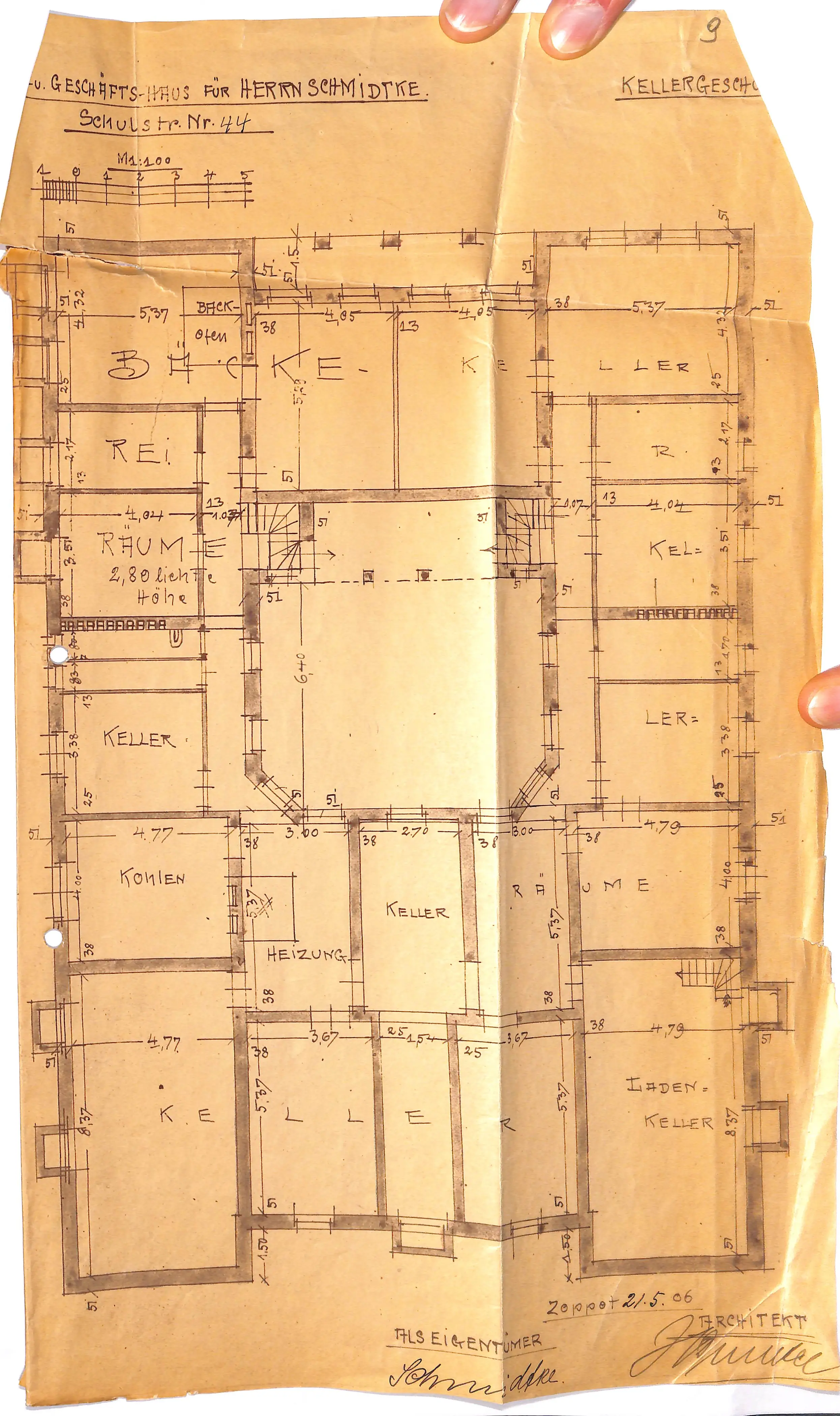

Rzut piwnicy (egz. 1)

(a) Co przedstawia. Rzut kondygnacji piwnicznej (Kellergeschoss) niezrealizowanego domu mieszkalno-handlowego Schmidtkego przy Schulstr. 44 — arkusz kompletu z 1906 r., który ujawnia program użytkowy: piwnice mieszkańców, zaplecze techniczne oraz pełnowymiarową piekarnię z piecem piekarskim. Budynek ma ten sam obrys co pozostałe rzuty: prostokąt z wewnętrznym dziedzińcem (6,40 m) o ściętych narożnikach; dwie zbiegające się przy dziedzińcu klatki schodowe (bieg lewy i prawy) plus schody boczne w części dolnej rzutu.

Nagłówek jest tu istotnie inny niż na pozostałych arkuszach: nie „Geschäfts-Haus”, lecz „[Wohn-] u. Geschäfts-Haus” — dom mieszkalno-handlowy PRAWDOPODOBNE.

(b) Skala: 1 : 100, dodatkowo podziałka liniowa 0–5 m.

(c) Autor / podpisy: „Als Eigentümer: Schmidtke” (podpis własnoręczny), „ARCHITEKT” z podpisem — odczyt niepewny, prawdopodobnie H. Dunkel (Heinrich Dunkel) PRAWDOPODOBNE. Data 21 V 1906. Brak pieczęci zatwierdzenia .

(d) Wersja: projekt pierwotny 1906, niezatwierdzony, niezrealizowany; bez czerwonych poprawek i bez adnotacji „Nachtrag”.

(e) Komunikacja. Przy żadnej z klatek schodowych nie zaznaczono szybu dźwigu ani podszybia — komplet z 1906 r. nie przewiduje windy (por. 20210115_001, 20210115_002, 20210115_003); weszła do projektu dopiero w 1909 r.

(f) Program kondygnacji (odpowiednik „układu mieszkań” dla piwnic). - Skrzydło lewe — piekarnia: wielki zespół BÄCKEREI-RÄUME o wysokości w świetle 2,80 m (podkreślonej osobnym wpisem — norma sanitarna dla pomieszczeń pracy), z wydzielonym BACKOFEN (piec piekarski, ok. 5,37 × 4,32 m w narożniku od podwórza) oraz zapleczem 4,04 × 3,51 m; obok kolejna KELLER (5,38 m). - Skrzydło prawe: ciąg KELLER lokatorskich (4,04 · 4,79 · 3,38 m) oraz RÄUME — dodatkowe pomieszczenia użytkowe. - Część środkowo-dolna (od frontu): rząd KELLER boksów lokatorskich (4,77 · 3,67 · 1,54 · 3,67 m przy głębokości 5,37 i 8,37 m), a w narożniku LADEN-KELLER — piwnica sklepowa, magazyn pod lokalem handlowym (4,79 × 8,37 m). - Zaplecze techniczne: KOHLEN (skład węgla, 4,77 × 4,00 m) sąsiadujący z HEIZUNG (kotłownia centralnego ogrzewania) — projekt z 1906 r. przewidywał centralne ogrzewanie .

Wartość poznawcza. Arkusz potwierdza wprost, że projekt z 1906 r. był projektem kamienicy ze sklepem i piekarnią — dotąd znane to było z opisów w aktach budowlanych; tutaj mamy rysunkowy dowód z konkretnymi pomieszczeniami (Backofen, Bäckerei-Räume 2,80 m w świetle, Laden-Keller). Wyjaśnia to również skreślenie w tytule arkusza z ogrodzeniem i kurnikiem (plik materiały projektu), gdzie zamazano wzmiankę o „Geschäftshaus mit Bäckerei u. Wohn[haus]”.
