Mały dom mieszkalny przy Schulstraße — komplet rysunków (bez daty)

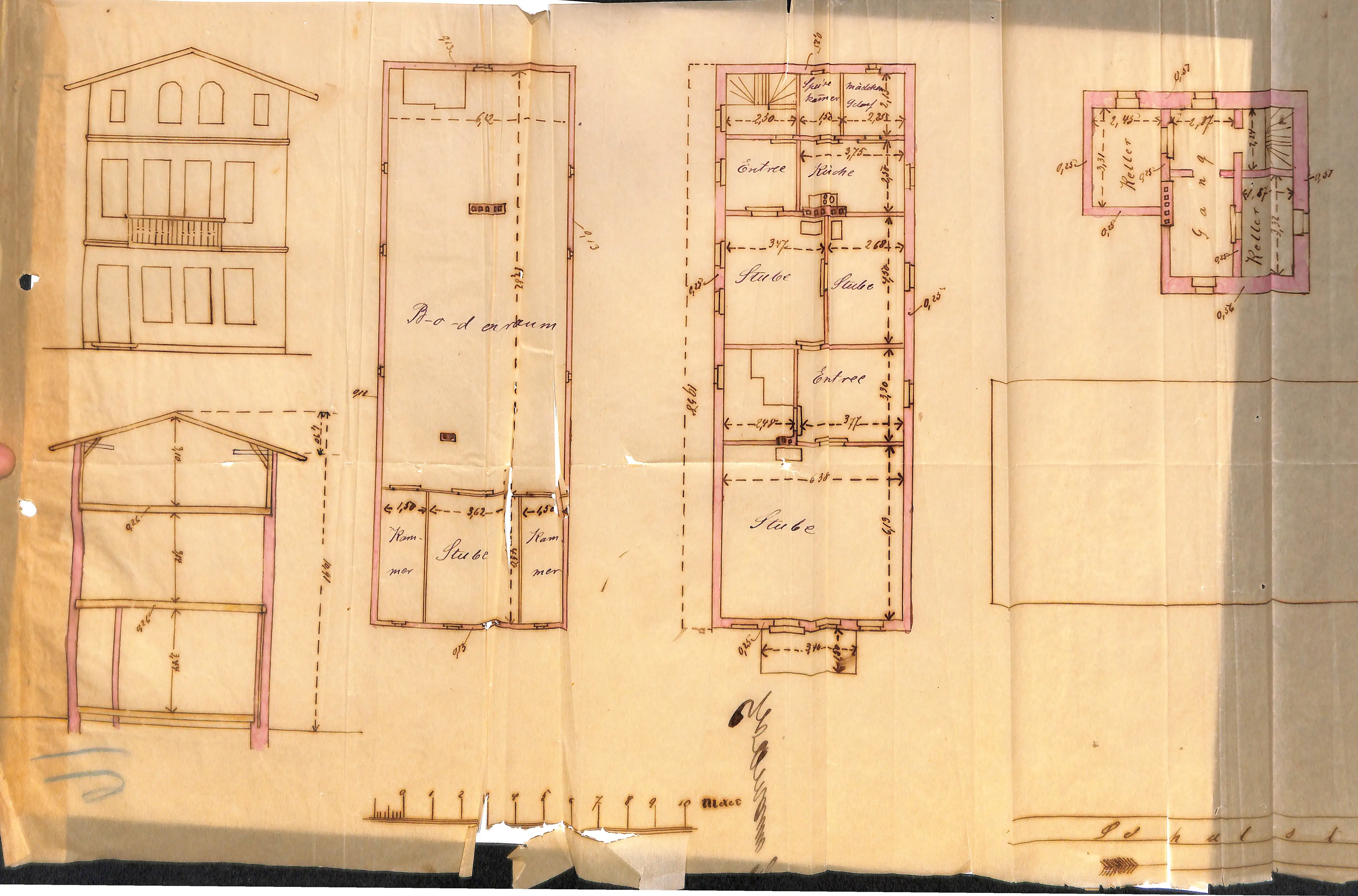

(a) Co przedstawia. Komplet rysunków jednego, niewielkiego domu mieszkalnego przy Schulstrasse — nie kamienicy wzniesionej w latach 1909–10. Na arkuszu (fotografowanym w dwóch ujęciach: skan 2 obejmuje lewą i środkową część, skan 2,1 część środkową i prawą) znajdują się kolejno od lewej: 1. elewacja frontowa — dom dwukondygnacyjny z balkonem na piętrze, zwieńczony dachem dwuspadowym ze szczytem, w którym dwa okna zamknięte łukiem i dwa mniejsze prostokątne (oświetlenie strychu); 2. przekrój poprzeczny — konstrukcja szachulcowa/ryglowa (Fachwerk): słupy i rygle podkreślone różową akwarelą, dach krokwiowy, wysokości kondygnacji ok. 3,10 m i 2,26 m [odczyt niepewny] — czytelnie widać, że budynek jest szkieletowy, a nie murowany; 3. rzut poddasza (Bodenraum) z wydzielonymi w szczycie: Kammer – Stube – Kammer; 4. rzut kondygnacji mieszkalnej (parter) — układ: sień (Entree) z klatką schodową, kuchnia, dwie izby, druga sień, duża izba od frontu, spiżarnia i sypialnia służącej przy schodach; 5. rzut piwnic — dwie piwnice po bokach korytarza (Gang), schody w narożniku; 6. drugi rzut kondygnacji mieszkalnej (skan 2,1, skrajnie po prawej) — układ niemal identyczny z poz. 4, różni się dodatkowym Corridorem i wymiarami; to najprawdopodobniej piętro (1. Obergeschoss); 7. plan sytuacyjny — duży, w większości pusty prostokąt działki z linią ulicy Schulstrasse u dołu i budynkiem przy samej ulicy.

(b) Skala: nie wpisana słownie; na arkuszu podziałka liniowa do 10 metrów; z proporcji wymiarów odpowiada to ok. 1 : 100 PRAWDOPODOBNE. Plan sytuacyjny w mniejszej skali (prawdopodobnie 1 : 500) HIPOTEZA.

(c) Autor / podpisy / pieczęcie: brak jakiejkolwiek pieczęci zatwierdzenia i brak daty. Pod rzutem parteru pojedynczy odręczny podpis kurrentą — nieczytelny. To istotne ograniczenie: dokumentu nie da się na razie osadzić w czasie na podstawie samego arkusza.

(d) Wersja: wobec braku pieczęci „Geprüft” — rysunek nieopieczętowany; możliwy egzemplarz roboczy lub inwentaryzacja stanu istniejącego PRAWDOPODOBNE.

Datowanie i identyfikacja budynku HIPOTEZA — do weryfikacji. Sposób rysowania (kaligrafowana kurrenta, akwarela różowa/karminowa, podziałka „Meter”, konstrukcja szachulcowa) odpowiada praktyce ostatniej ćwierci XIX w. Budynek jest mały, dwukondygnacyjny + strych, ustawiony bezpośrednio przy Schulstrasse — najpewniej starszy dom na działce Blatt 295 (pod dawnymi numerami Schulstraße 13/19), rozebrany w X 1909. Uwaga: w aktach budowlanych opisywano go jako parterowy, a tu ma dwie kondygnacje mieszkalne — albo opis „parterowy” dotyczy innego obiektu na działce, albo dom był później nadbudowany, albo arkusz przedstawia projekt nigdy niezrealizowany. Sprzeczność pozostaje nierozstrzygnięta (por. arkusz 20210115 — projekt domu dla Frau Asbahn, na którym po lewej stronie zaznaczono osobno „altes Haus”, czyli w chwili tamtego projektu na działce stał jeszcze inny, starszy budynek).

(e) Układ mieszkań. Kondygnacja mieszkalna (parter i analogicznie piętro) tworzy jedno mieszkanie na kondygnację, dwutraktowe, o układzie od strony wejścia: Entree (sień z klatką schodową; komunikacja pionowa wyłącznie schodami jednobiegowymi) → Küche (kuchnia z trzonem kuchennym rysowanym schematycznie) → dwie Stuben (izby) obok siebie (3,47 × ok. 4,0 i 2,50 × ok. 4,0 m) → druga Entree → duża Stube frontowa (ok. 6,38 × 6,13 m, na piętrze 4,82 × 6,00 m z Corridorem). Przy schodach: Speisekammer (spiżarnia, ok. 1,50 m) i Mädchen Schlaf (sypialnia służącej, ok. 2,07 m) — obie bardzo małe. Poddasze: dwie Kammer i jedna Stube w szczycie, reszta to otwarty Bodenraum. Piwnica: dwie komory po bokach korytarza (2,45 i ok. 1,87 m szer.).
