Rzut parteru (zatw. 31 VIII 1909)
Najedź kursorem — lupa · kliknij — powiększenie (kółko myszy, dwa palce, strzałki)

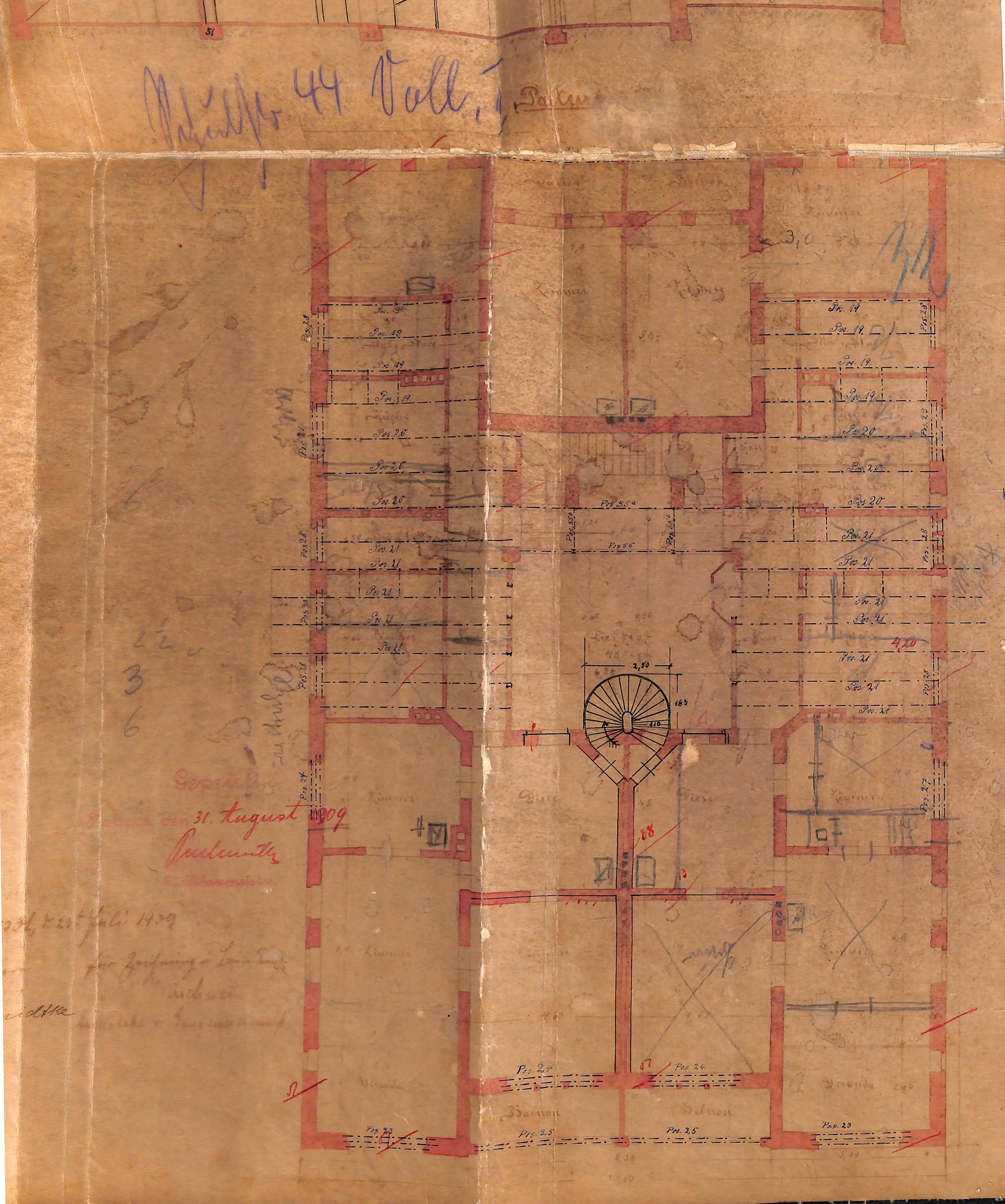

Parter. — „Schulstr. 44, tom I”. Pieczęć: Sprawdzono. Sopot, 31 sierpnia 1909, [podpis] — miejski budowniczy (Stadtbaumeister). Adnotacja: „Sopot, dnia 2[2?] lipca 1909, za rysunek i kierownictwo budowy — [A.] Schmidtke [odczyt niepewny], mistrz murarski i ciesielski”. Pomieszczenia: pokój (wielokrotnie), kuchnia, pokój służącej, sień/hall (x2), balkon (x2), weranda (x2), świetlik, [spiżarnia?].
Nagłówek rysunku (tusz brązowy, u góry): Parterre
Przed nim, kredką niebieską: Schulstr. 44 Voll. I. [odczyt niepewny: „Voll. I” / „Vol. I”]
Pieczątka/adnotacja czerwonym atramentem (lewa część arkusza):
Geprüft.
Zoppot, den 31. August 1909
[podpis nieczytelny — ta sama ręka co na k. 29: "Puhlmann"? / "Guhlmuth"?]
Stadtbaumeister
Adnotacja ołówkiem pod pieczęcią (pismo łacińskie, częściowo zatarte):
Zoppot, d. 2[2?]. Juli 1909
für Zeichnung u. Bauleitung [odczyt niepewny]
[A.] Schmidtke
Maurer- u. Zimmermeister
Numery pozycji obliczeniowych (tusz czarny): Pos 19, Pos 20, Pos 21, Pos 23,
Pos 24, Pos 25, Pos 27, Pos 28, Pos 29, Pos 51 (czerwone pola przy słupach),
Pos 54, Pos 55a, Pos 55b, Pos 56, Pos 51b.
Opisy pomieszczeń (ołówek, drobne, częściowo zatarte):
Zimmer [wielokrotnie] Küche
Mäd. Stube [= Mädchenstube; odczyt niepewny]
Diele Diele
Balkon Balkon
Veranda Veranda
Lichthof
Speisek.[ammer] [odczyt niepewny]
Wymiary przy schodach kręconych: 2,50 (szerokość świetlika), 1,63, 1,10,
stopnie ponumerowane wachlarzowo. Inne wymiary: 5,0; 4,20; 3,0; 8,38; 5,88;
2,95; liczby 38, 25, 51, 57.
Komentarz
(a) Co przedstawia. Rzut parteru kamienicy frontowej (dom „herrschaftliches
Wohnhaus”, Schulstr. 44) — z tego samego kompletu co karta 28 (widok + przekrój)
i rzut piwnicy _041 .
(b) Skala. Nie podano liczbowo; 1:100 PRAWDOPODOBNE (rysunek schodów w skali większej — por. detal 1:25 na materiały projektu).
(c) Autor / podpisy / pieczęcie. - Pieczęć zatwierdzenia: „Geprüft. Zoppot, den 31. August 1909”, podpis miejskiego budowniczego (Stadtbaumeister) . Data pokrywa się z Nachtragiem do Bauscheinu z 31 VIII 1909 znanym z akt budowlanych — arkusz jest więc częścią dokumentacji tego aneksu PRAWDOPODOBNE. - Adnotacja ołówkiem „für Zeichnung u. Bauleitung … Maurer- u. Zimmermeister” („za rysunek i kierownictwo budowy … mistrz murarski i ciesielski”), lipiec 1909 — podpis pod nią częściowo zatarty, odczytany jako „[A.] Schmidtke”, ale odczyt niepewny. Schmidtke był inwestorem (emerytowanym urzędnikiem telegrafu), a nie mistrzem budowlanym — pomysły i podania pochodziły od niego, lecz rysunków sam nie wykonywał; autor rysunku (mistrz murarski i ciesielski) pozostaje nieustalony HIPOTEZA co do autorstwa.
(d) Wersja. Projekt zamienny/uzupełniający z lata 1909 (rysunek z lipca,
zatwierdzenie 31 VIII 1909), wtórnie wykorzystany jako podkład dowodu statycznego:
mury podmalowane czerwienią, wpisane numery pozycji (Pos. 19–29, 51–56), korekty
czerwonym ołówkiem (m.in. 4,20, 3,0). Rysunek nie jest projektem pierwotnym z 1908 r.
PRAWDOPODOBNE.
(e) Szyb dźwigu. Napisu „Aufzug”/„Fahrstuhl” brak. W świetliku narysowano schody kręcone (Wendeltreppe) o świetle 2,50 × 1,63 m, z biegiem 1,10 m i trzonem pośrodku (owal) — to trzon schodów, nie kabina. Między biegami klatki schodowej głównej widnieje niepodpisany prostokątny prześwit („oko” klatki) — w tym miejscu, w duszy klatki głównej, rzuty instalacyjne z III 1910 r. pokazują szyb dźwigu HIPOTEZA co do tego arkusza.
(f) Układ mieszkań na parterze. Układ symetryczny, dwa mieszkania na kondygnacji (lewe i prawe), rozdzielone środkową osią komunikacyjną (klatka główna + świetlik ze schodami kręconymi) PRAWDOPODOBNE. W każdym mieszkaniu czytelne: - sień/hall (Diele) przy klatce, z niej wejścia do pokoi, - 2–3 pokoje (Zimmer) od frontu i od podwórza, największy ok. 5,0 m szerokości, - kuchnia (Küche) z sąsiadującym pokojem służącej (Mäd. Stube) i [spiżarnią?] w trakcie tylnym, przy klatce, - od strony ogrodu/frontu weranda (Veranda) i balkon (Balkon) — po jednym na mieszkanie (Pos. 23–25 to belki balkonowe/wspornikowe).
Osoby, daty, miejsca i instytucje w dokumencie
Osoby - A. Schmidtke — inwestor („Hausbesitzer” wg k. 28) ; podpis pod formułą „für Zeichnung u. Bauleitung … Maurer- u. Zimmermeister” odczytany jako Schmidtke — odczyt niepewny, autor rysunku nieustalony. - Stadtbaumeister Sopotu — podpis pod „Geprüft” 31 VIII 1909 [nazwisko nieodczytane].
Daty - 1909-07-2[2?] — data rysunku/oświadczenia Schmidtkego PRAWDOPODOBNE. - 1909-08-31 — zatwierdzenie („Geprüft”) przez miejskiego budowniczego .
Adresy / oznaczenia - Zoppot, Schulstrasse 44; sygnatura akt „Schulstr. 44 Voll. I” (tom I).
