Blatt I — komplet rzutów

(a) Co przedstawia. Arkusz I zatwierdzonego projektu Wolschona z 1908 r. (zrealizowanego po zmianach z 1909 r.) dla kamienicy Schulstraße 44 — komplet rzutów: piwnica, powtarzalna kondygnacja mieszkalna (parter + I i II piętro na jednym rysunku) oraz poddasze; arkusz pokazuje układ mieszkań w projekcie z 1908 r.

(b) Skala. 1:100.

(c) Autor / podpisy / pieczęcie. Wolschon, Architekt & Baugewerksmeister — rysunek i kierownictwo budowy. Inwestor Schmidtke, podpis 3 III 1908. Zatwierdzenie miejskiego budowniczego 2 IV 1908 (zgodne z datą Bauschein).

(d) Wersja. Projekt pierwotny zatwierdzony, z korektami naniesionymi w toku procedury: - czerwone liczby materiały projektu przy ścianach — narzucone/potwierdzone grubości murów (51 cm mury zewnętrzne i konstrukcyjne, 38 cm wewnętrzne, 25 cm ścianki działowe); - czerwone Gipswände 13 — ścianki gipsowe; - na poddaszu czerwienią przekreślono wszystkie pomieszczenia mieszkalne („Zimmer”, „Mädchenstube”, „Küche”, „Bad u. Clos.”) i nadpisano Boden (strych). To urzędowa odmowa zgody na mieszkania na poddaszu w 1908 r. — poddasze dopuszczono wyłącznie jako strych. PRAWDOPODOBNE Bezpośrednio łączy się to z późniejszą legalizacją poddasza w 1915 r. znaną z akt APGoG 2,966 — mieszkania na poddaszu urządzono więc wbrew decyzji z 1908 i zalegalizowano dopiero 7 lat później. PRAWDOPODOBNE

(e) Komunikacja pionowa. Na wszystkich trzech rzutach klatka schodowa główna narysowana jest jako schody dwubiegowe powrotne o biegach 1,10 m z wąską duszą (ok. 25 cm); szybu dźwigu nie ma — winda weszła do projektu w zmianach z 1909 r., a szyb w duszy klatki głównej widać na rysunkach instalacyjnych Lehnert & Bastian z 1910 r.

(f) Układ pomieszczeń. - Gabaryt: budynek 20,50 m szerokości × 29,88 m głębokości, z wewnętrznym dziedzińcem 8,25–8,70 × 6,70 m o ściętych narożnikach. - Kompozycja: dwa lustrzane, symetryczne trakty mieszkalne po bokach dziedzińca (lewy i prawy), połączone od frontu i od tyłu. Na każdej kondygnacji dwa duże mieszkania — po jednym w każdym trakcie. PRAWDOPODOBNE (wynika z lustrzanego powtórzenia zestawu: Zimmer / ½ Zimmer / Küche / Bad u. Clos. / Mädchenzimmer / Salon / Veranda) - Skład mieszkania (typowe): Zimmer 1 (pokój), Zimmer 2, Zimmer 3, ½ Zimmer, Salon, Küche, Bad u. Clos. (łazienka z ustępem — na 1908 r. standard wysoki), Mädchenzimmer / Mäd.-Stube (pokój służącej przy kuchni), Diele (hall), Veranda i Balkon od tyłu. Numeracja pokoi w kółkach służyła prawdopodobnie zestawieniu powierzchni w aktach. PRAWDOPODOBNE - Komunikacja: klatka schodowa główna w tylnej części, na osi, dostępna z Entree przez Diele; przy dziedzińcu druga, mniejsza klatka kuchenna/służbowa (widoczna w rzucie piwnicy przy Hof i w rzucie parteru przy dziedzińcu). PRAWDOPODOBNE - Nad dziedzińcem na poziomie parteru: Offener Altan — otwarty taras/altana, czyli dziedziniec był na parterze częściowo przekryty tarasem. - Piwnica: komórki lokatorskie (Keller ① – ㉘, ok. 20 boksów — odpowiada liczbie mieszkań ×2–3), Waschküche (pralnia), pomieszczenie kotłowni/składu opału (opis nieczytelny, przy Hof), Eingang i Entree, oraz — istotne — Wohnräume für den Portier: dwuizbowe mieszkanie dozorcy w piwnicy od frontu (ok. 8,30 × 4,76 m). - Poddasze (wg zatwierdzenia): wyłącznie Boden (strychy) + wydzielone Zimmer w części tylnej; Veranda i Balkon na poziomie poddasza; ścianki Gipswände 13 i Fachwerkswand (szkieletowa) — konstrukcja lekka. - Instalacje: notatka ołówkiem o centralnym ogrzewaniu i oświetleniu gazowym („Licht Gas”) — dom od początku planowany z centralnym ogrzewaniem, co jest zgodne z określeniem „herrschaftliches Wohnhaus” (dom pański, luksusowy). PRAWDOPODOBNE ( odczyt notatki niepewny)

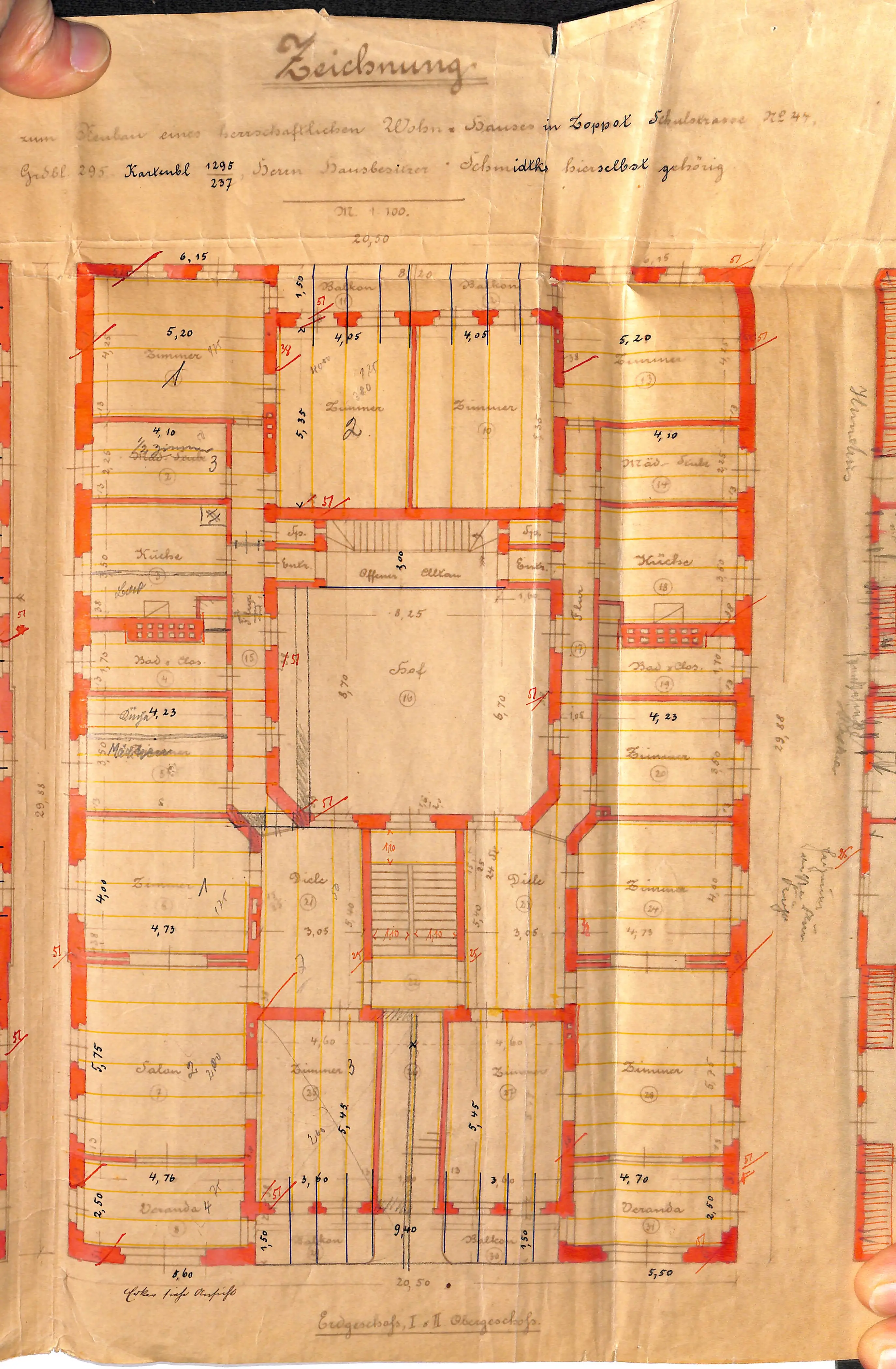

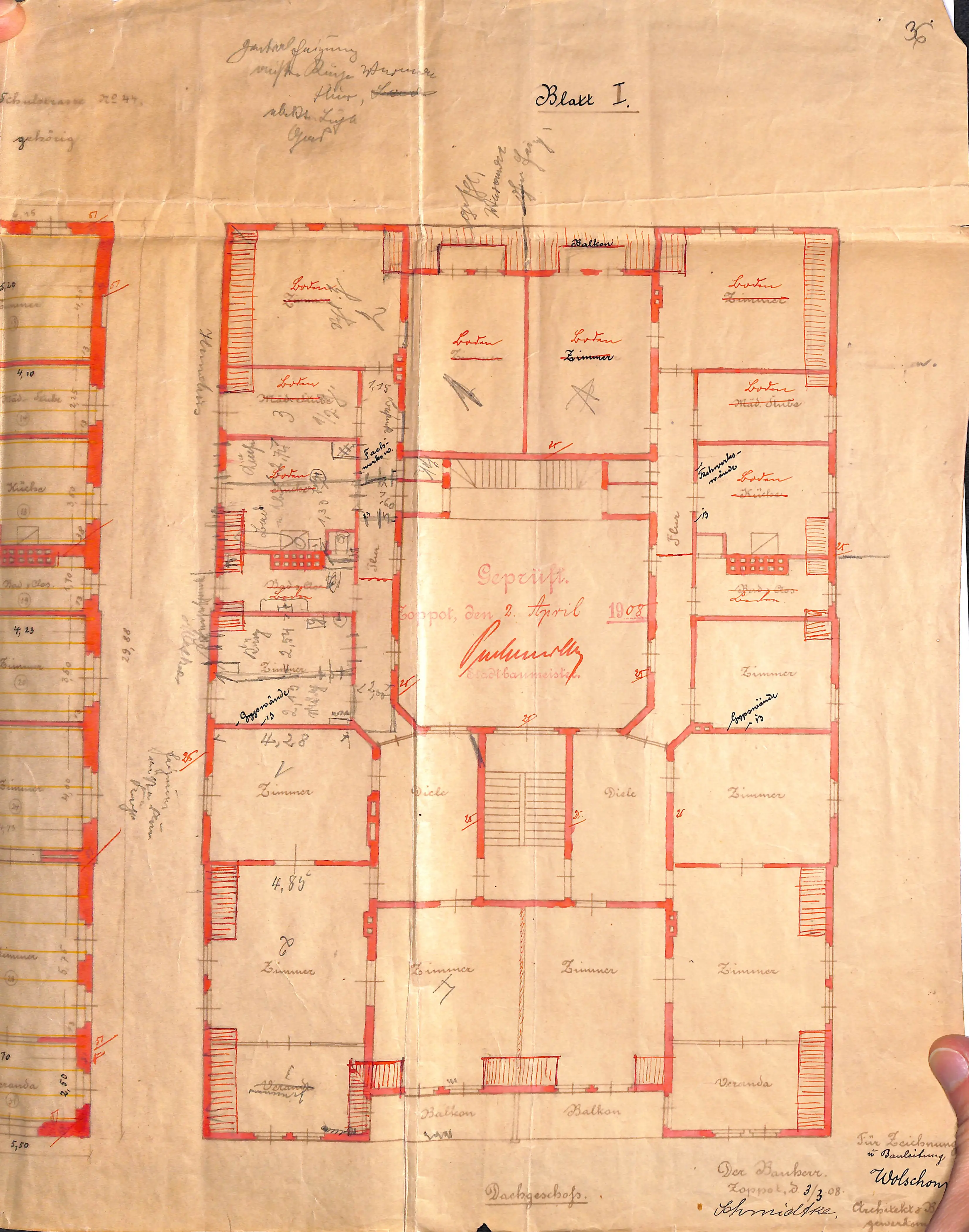

Uwaga o kadrowaniu. Jeden bardzo szeroki arkusz sfotografowano w trzech ujęciach nachodzących na siebie: _055 — lewa część: rzut piwnicy + fragment nagłówka i lewej kolumny rzutu parteru; _056 — część środkowa: nagłówek i rzut „Erdgeschoss, I. u. II. Obergeschoss”; _057 — prawa część: rzut „Dachgeschoss”, oznaczenie Blatt I., paginacja 36, adnotacja „Geprüft” i podpisy Schmidtkego i Wolschona. Jeden dokument — jeden arkusz. (Pozorne „drugie arkusze” widoczne przy krawędziach ujęć to zagięcia i zwoje tego samego, zwiniętego arkusza.)

Stan fotografii. Trzy ujęcia pionowe — arkusz fotografowany fragmentami. Papier silnie pofałdowany i zwinięty; na _055 i _057 widoczne palce fotografującego, na _055 dwa otwory po dziurkaczu. Czerwony atrament adnotacji urzędowej mocno wyblakły.
